Характеристики насоса П 12.5/12.5-СП

Технические характеристики - насосы песковые П 12.5/12.5 СП - консольные, горизонтальные, одноступенчатые с осевым вводом перекачиваемой гидросмеси, центробежные насосы.
Применяется П 12.5/12.5-СП в горнорудной, горной, строительной, металлургической промышленностях для перекачивания абразивных гидросмесей (песчаные смеси, продукты обогащения глиноземного и горнорудного производства и др.).

Для осуществления привода насосных агрегатов П 12.5/12.5 СП используются асинхронные трехфазные электродвигатели общепромышленного назначения (АИР90L4, АИР100S4).

Условное обозначение
П 12.5/12.5-СП -2,2 (3), где
- П: песковый горизонтальный;
- 12,5: подача номинальная, м³/час;
- 12,5: напор номинальный, м;
- СП: сальниковое уплотнение с подводом промывочной воды;
- 2,2 (3): мощность электродвигателя, квт.

Таблица 1 - техническая характеристика пескового насоса П 12.5/12.5СП (с приводами мощностью 2,2 квт и 3,0 квт).

Диапазон подачи насосов - 10-15 м³/час.
Диапазон напора - 16-11 м.
КПД - 53%.
Давление на входе - не выше 2 кг/см².
ДКЗ - до 2 м.
Размер проходного сечения - 25 мм.

Рис 1 - рабочие характеристики - горизонтальные песковые насосы.

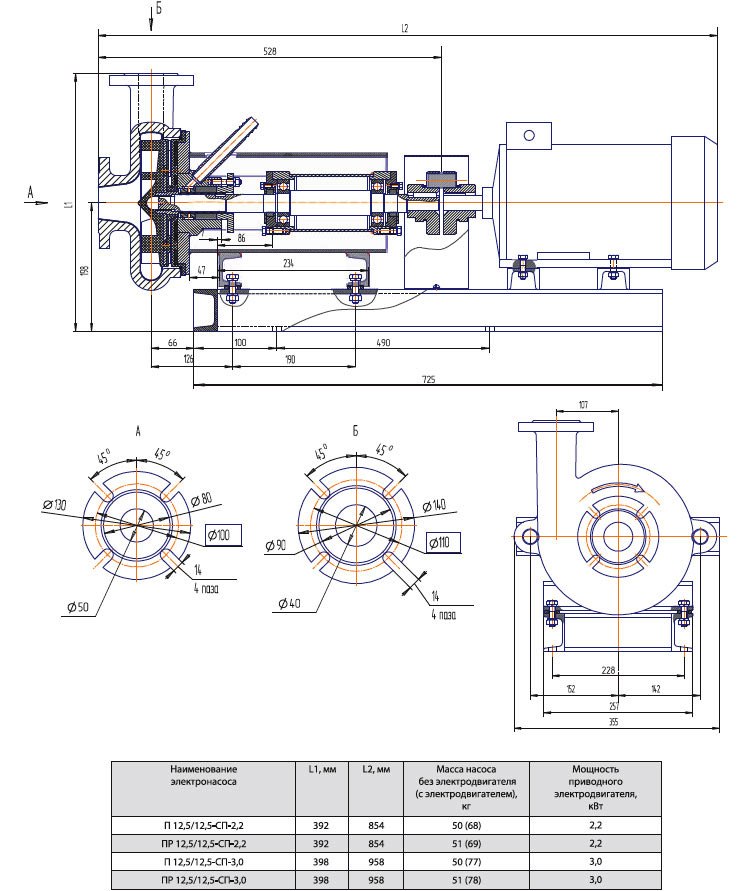

Рис.2 габаритный чертеж электронасоса П 12.5/12.5 СП.

Рис 1. Рабочие характеристики горизонтальных песковых насосов
