Технические характеристики насоса ППКт 350/20


Песковый погружной насос ППКт 350/20 Технические характеристики - погружные насосы песковые ППКт 350/20 - передвижные, моноблочные, вертикальные, с осевым подводом и спиральным отводом гидросмеси, центробежные насосы.
Основная задача погружных агрегатов ППКт 350/20 - перекачивание абразивных гидросмесей (песчаные смеси, продукты обогащения глиноземного и горнорудного производства и др.) в строительной, горной, горнорудной, металлургической промышленности.

Для осуществления привода насоса ППКт 350/20 используются герметизированные асинхронные трехфазные электродвигатели с короткозамкнутым ротором (мощностью 39 квт).

Условное обозначение
ППКт 350/20, где
- П: песковый;
- П: погружной;
- Кт: проточная часть насоса из износостойкого чугуна марки ЧХ28Н2;
- 350: номинальная подача, м³/час;
- 20: номинальный напор, м.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1 - технические характеристики пескового погружного насоса ППКт 350/20.

Таблица 1. Технические характеристики ППКт 350/20
Марка Подача
м³/ч
Напор
м
Двигатель
квт/марка
Двигатель
об/мин
Масса
агрегата
кг
ППКт 350/20 350 20 39 1450 1000

Потребляемый ток 80А. Потребляемая мощность насоса 39 квт.
Глубина погружения насоса: минимальная - 1,3 м, максимальная - 10 м.
Напорный патрубок ППКт 350/20 Ду-100 мм. Высота насоса - 1580 мм. Поперечный размер - 1090 мм.
Диапазон подачи - 260-400 м³/час, напора - 30 - 15 м.

Насос может комплектоваться станцией автоматического управления с контролем уровня перекачиваемой жидкости, а также, по заказу, термодатчиками контроля перегрева двигателя.

Рис. 1 - горизонтальные песковые насосы - рабочие характеристики.

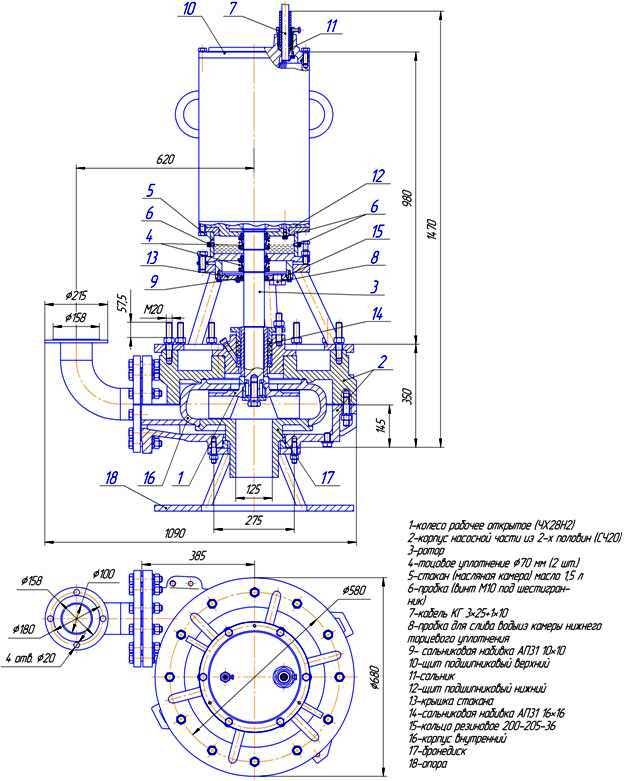

Рис.2 - габаритный чертеж электронасоса ППКт 350/20.

Рис 1. Рабочие характеристики горизонтальных погружных песковых насосов

Рис.2 Габаритный чертеж электронасоса
