Габаритный чертеж и размеры насоса ПР 12,5/12,5-СП




Насосы песковые ПР 12,5/12,5-СП - одноступенчатые, горизонтальные центробежные электронасосы консольного типа.
Подвод перекачиваемых гидросмеси к насосу - осевой.
Насосы ПР 12,5/12,5 СП перекачивают многочисленные гидросмеси абразивного свойства в таких отраслях промышленности, как горнорудная, строительная, металлургическая и др.

Для обеспечения привода в насосном агрегате ПР 12,5/12,5 осуществляет общепромышленный асинхронный электродвигатель (2,2 кВт - АИР90L4, 3,0 Квт - АИР100S4). Электродвигатель и насос соединены между собой упругой муфтой.

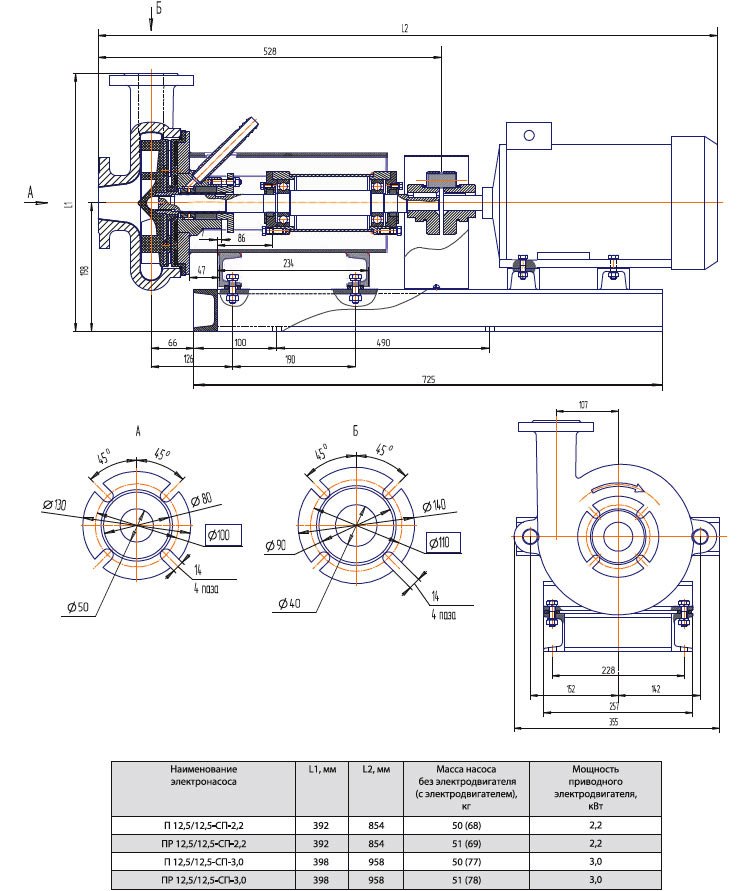

На рисунке 1 - габаритный чертеж электронасоса ПР 12,5/12,5-СП.

Поперечный размер электронасоса ПР 12,5/12,5 СП - 854 (958) мм.
Высота электронасоса - 392 (398) мм.
Масса агрегата - 69 кг с двигателем 2,2 кВт, 78 кг с двигателем 3,0 кВт.

Рис.1 Габаритный чертеж электронасоса ПР 12,5/12,5СП
