Характеристика роторно-пластинчатых насосов ПН

Насос ПН65
Насос ПН80

Техническая характеристика на роторно-пластинчатые насосы типа ПН.
По конструктивному исполнению насосы ПН - объемные самовсасывающие.

Насос используется в пищевой, нефтеперерабатывающей, лакокрасочной промышленности, бытовой химии и косметике для перекачивания вязких сред (мед, патока, сгущенное молоко, нефть и нефтепродукты, косметические шампуни, гели, эпоксидные смолы, мастики, битум и многие другие продукты).

Для привода насоса ПН используются электродвигатель общепромышленного и взрывобезопасного исполнения.

В таблице №1 представлены характеристики насосов ПН в стандартном исполнении.

На рисунке 1 - напорные характеристики насосов ПН.

Габаритные размеры

Таблица №1

Марка Ø патр.
мм
Об/мин Подача
м/час
Двиг. кВт
при 6 бар
Двиг. кВт
при 15 бар
ПН-30 30 750 6 3 4
ПН-30 30 1000 8 3 5,5
ПН-40 40 750 8 3 5,5
ПН-40 40 1000 10 4 7,5
ПН-50 50 750 22 5,5 11
ПН-50 50 1000 30 7,5 15
Пн-65 65 750 40 11 22
ПН-65 65 1000 58 15 30
Пн-80 80 750 58 15 30
ПН-80 80 1000 78 18,5 37
Пн-100 100 750 78 18,5 37
ПН-100 100 1000 105 22 55

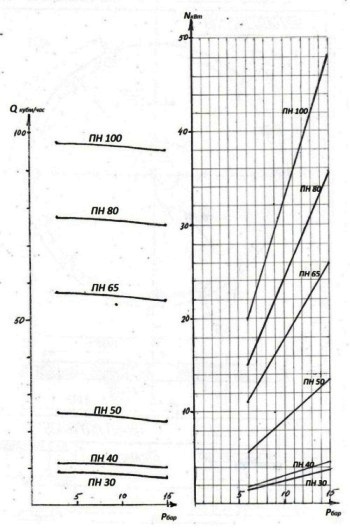

Рис.1 Напорные характеристики насосов ПН
