Технические характеристики - насос К 20/30

Насос К 20/30 Технические характеристики - консольный насос К 20/30 с закрытым рабочим колесом одностороннего ввода перекачиваемой среды.
Используется в городских и промышленных системах водоснабжения.

По техническому устройству насос К 20/30 - одноступенчатый консольный с сальниковым уплотнением вала центробежный насос.
Для привода насоса применяется электродвигатель общепромышленного назначения, как правило, асинхронный двигатель серии АИР.

Промышленностью производятся консольные насосы К 20/30 в базовом исполнении и с обточками рабочих колес - "а", "б".

Рис. 1: напорные характеристики насосов базового исполнения и с обточками рабочих колес.

Рис. 2: габаритно-присоединительные размеры насоса.

Рис. 3: габаритные размеры электронасосного агрегата.

Рис. 4: присоединительные размеры электронасоса.

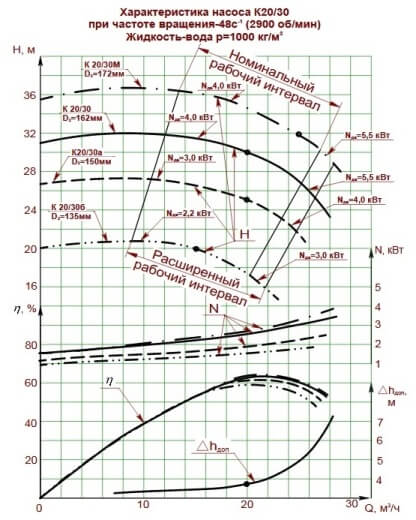

Рис.1 Напорные характеристики насоса К 20/30


Напорные характеристики

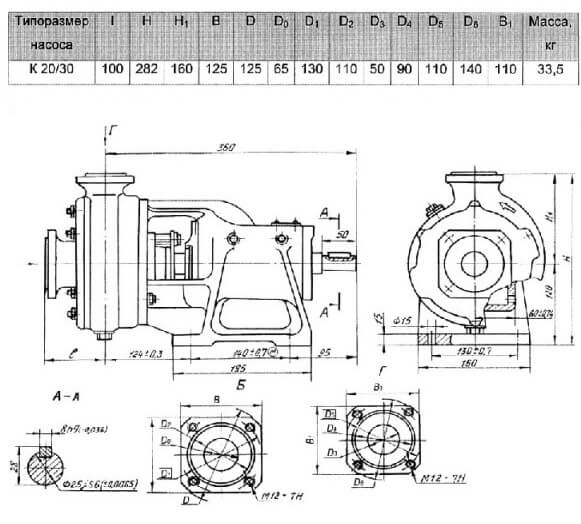

Рис.2 Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры насоса

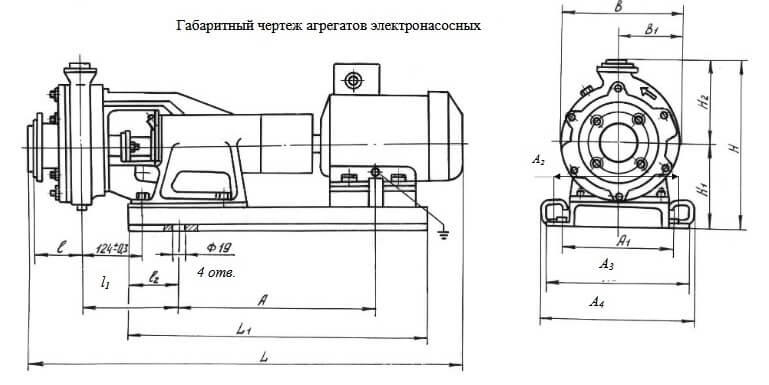

Рис.3 Габаритные размеры агрегата
Габаритные размеры агрегата

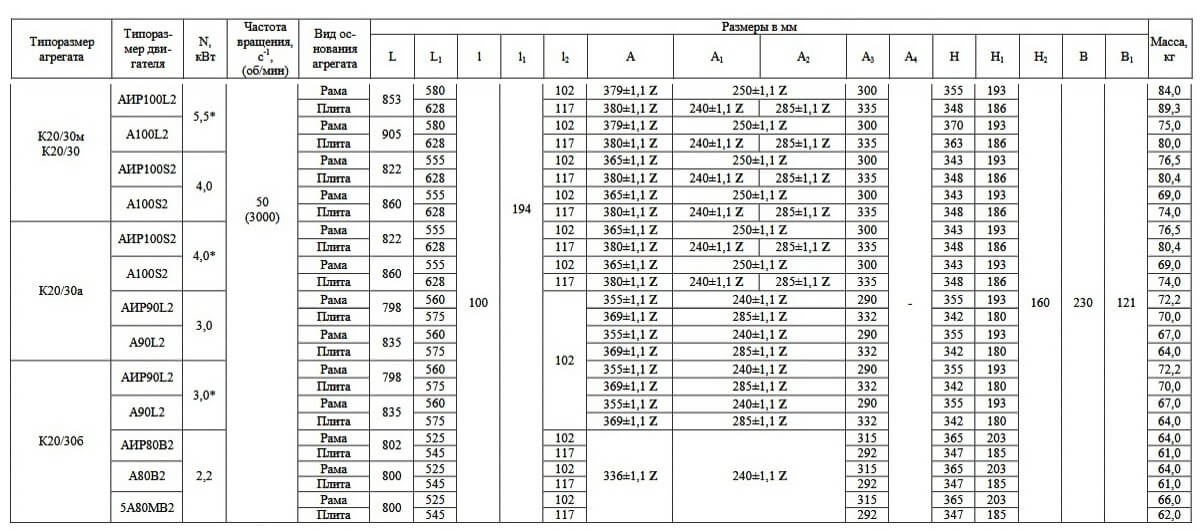

Рис.4 Габаритные и присоединительные размеры агрегата
Присоединительные размеры агрегата

По параметрам заменяет насосы 2К-6; 2К20/30.
Климатическое исполнение, категория размещения консольного насоса К 20/30 - У 3.1.
