Консольный моноблочный насос КМ 150-125-250Технические характеристики моноблочного насоса консольного КМ 150-125-250.
Назначение агрегата насосного: перекачка технической воды (кроме морской) и неагрессивных жидкостей, схожих с водой по основным физическим и химическим свойствам (плотность, вязкость и химическая активность).

Моноблочный консольный насос КМ 150-125-250 в насосном агрегате оснащается трехфазным приводом, в качестве которого используется электродвигатель общепромышленного исполнения.
Тип электропривода агрегата - асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель в этот тип консольно-моноблочного электронасоса не устанавливается, т.к. агрегат не предназначен для работы во взрывоопасных помещениях.

Условное обозначение
КМ 150-125-250 С(т)-У3.1, где
- КМ: консольно-моноблочный насос;
- 150: диаметр входного патрубка, мм;
- 125: диаметр патрубка на выходе, мм;
- 250: условный диаметр рабочего колеса, мм;
- С(т): сальниковое уплотнение (торцовое уплотнение);
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение КМ 150-125-250
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов КМ 150-125-250.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
КМ 150-125-250 200 20 18,5 1450 235
КМ 150-125-250 "а" 180 16 15,0 1450 220

КПД электронасоса 82%. Максимальная мощность, потребляемая насосом 13,4 квт.
Давление на входе в насос 6 кгс/см² (0,6 МПа).
Патрубки КМ 150-125-250 фланцевые: Ду-150 мм на входе, Ду-125 мм на выходе. В обоих фланцах РУ-10 кгс/см².
Электродвигатель базового консольно-моноблочного насоса АИР160М4Ж. Уровень звука на расстоянии 1 м от контура агрегата с этим двигателем 85 дБА.
ДКЗ (допускаемый кавитационный запас) не более 4,2 м.
Утечка жидкости через одинарное торцовое уплотнение максимум 0,03 л/час, через сальник утечка до 3 л/час.

Насос КМ 150-125-250 должен оснащаться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

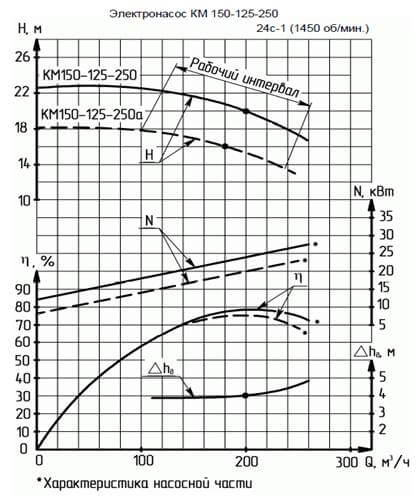

Рис. 1. Рабочие характеристики (1450 об/мин).
Рис. 2. Габаритные и присоединительные размеры электронасоса.


Рис.1 Рабочие характеристики

Рис.2 Габаритно-присоединительные размеры КМ 150-125-250
