Технические характеристики CRS 10-77/5 нрк

Напорные и технические характеристики насоса CRS 10-77/5 нрк Ciris.

Условное обозначение
CRS 10-77/5 нрк ДАП 10-55, где:
- CRS - разновидность агрегата;
- 10: внутренний диаметр обсадной трубы скважины, дюйм (1 дюйм=25,4 мм);
- 77: подача, м³/час;
- 5: число ступеней насоса, шт;
- нрк: материал деталей проточной части (корпус насоса, рабочие колеса, статор электродвигателя - нержав. сталь 12Х18Н10Т, направляющие аппараты - пластмасса, вал насоса - нержав. сталь 20Х13);
- ДАП: погружной асинхронный герметичный электродвигатель;
- 10: типоразмер электродвигателя, дюйм;
- 55: мощность электродвигателя, квт.

Насос Ciris CRS 10-77/5 нрк многоступенчатый центробежный погружной вертикальный используется в системах пожаротушения для повышения давления, городского, промышленного, сельского водоснабжения для подачи из артезианской скважины чистой воды.

Привод электроагрегата обеспечивает герметизированный высокоэффективный перематываемый асинхронный электродвигатель ДАП 10-55 (55 квт, 2900 оборотов в минуту).

Насос CRS 10-77/5 нрк, в режиме водоподъема, с целью защиты и автоматического управления, рекомендуется комплектовать станцией СУЗ-200 (80...200А) или станцией управления и защиты HMS Control L3.1-Т (95...120А).

В электроагрегат CRS может быть вмонтирован частотный преобразователь переменного тока (при выполнении рекомендаций производителя насоса).

Корпуса электродвигателя ДАП и насоса должны производиться из прочной стали.

ВНИМАНИЕ!!!
Погружной насос, предназначенный для подачи артезианской воды, в том числе насос CRS, может включаться и работать только при его полном погружении в воду.

Электропитание
трехфазный переменный ток;
сеть напряжением 380В;
ток частотой 50 Гц.

Рис. 1, 2: центробежный насос CRS 10-77/5 нрк для скважины - напорные характеристики, габаритные и присоединительные размеры агрегата.

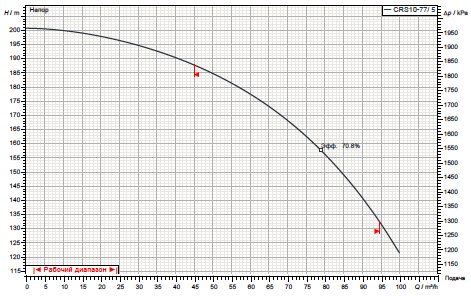

Рис.1 Напорные характеристики насоса

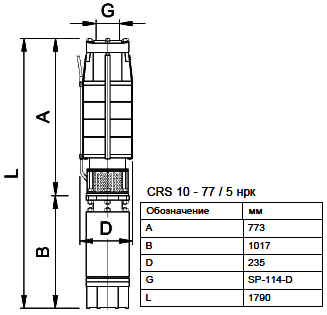

Рис.2 Габаритные и присоединительные размеры агрегата
