Технические характеристики CRS 12-200/1 нро

Характеристики технические и напорные насоса CRS 12-200/1 нро.

Условное обозначение
CRS 12-200/1 нро ДАП 10-37, где:
- CRS - разновидность агрегата;
- 12: в дюймах, внутренний диаметр обсадной трубы скважины (1 дюйм=25,4 мм);
- 200: подача, в м³/час;
- 1: число ступеней в электроагрегате, шт;
- нро: материал, из которого выполнена проточная часть насоса (сталь 12Х18Н10Т - корпус, рабочее колесо, направляющий аппарат, статор привода; сталь 20Х13 - вал насоса);
- ДАП: герметичный асинхронный погружной электродвигатель;
- 10: в дюймах, тип электродвигателя;
- 37: мощность, квт.

Центробежный многоступенчатый вертикальный погружной насос типа CRS 12-200/1 нро Сiris эксплуатируется в системах промышленного, городского, а также сельского водоснабжения для подъема чистой артезианской воды из скважины.

Асинхронный электродвигатель, обладающий высокой энергоэффективностью и герметичностью, марки ДАП 10-37, мощностью номинальной в 37 квт и числом оборотов вала 2900 в минуту, осуществляет привод электронасосного агрегата CRS.

С целью защиты и автоматического управления, в режиме водоподъема, погружной насос CRS 12-200/1 нро рекомендуется комплектовать станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2-90 (35...80А).

В погружной насос CRS, при соблюдении рекомендованных производителем условий, может встраиваться частотный преобразователь переменного тока.

Корпуса электродвигателя ДАП и насоса должны изготавливаться из прочной нержавеющей стали.

ВНИМАНИЕ!!!
Каждый погружной насос, используемый для перекачивания воды из артезианской скважины, включая насос CRS (Ciris), должен эксплуатироваться при условии его полного погружения в воду.

Электропитание
переменный трехфазный ток;
сеть напряжением 380В;
ток частотой 50 Гц.

Рис. 1, 2: центробежный насос для скважины CRS 12-200/1 нро - напорные характеристики, габаритные и присоединительные размеры агрегата.

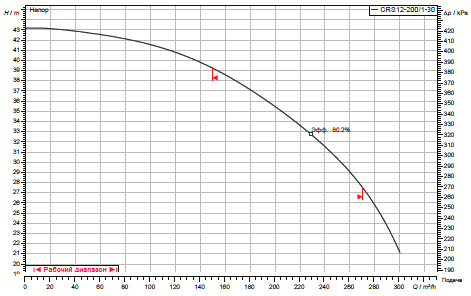

Рис.1 Напорные характеристики насоса

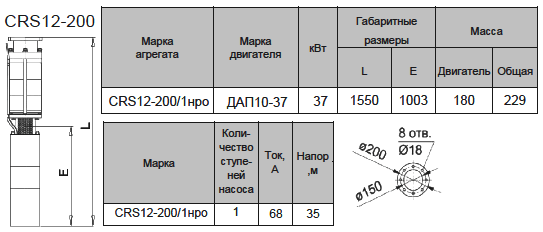

Рис.2 Габаритные и присоединительные размеры агрегата
