Технические характеристики насосов ЛМ 100-100/25




Линейный моноблочный насос ЛМ 100-100/25 Параметры и технические характеристики линейного моноблочного насоса ЛМ 100-100/25:
- подача: 100 м³/час;
- напор: 25 м;
- диапазон подачи: от 59 м³/час до 120 м³/час;
- диапазон напора: от 30 до 20 м;
- мощность, потребляемая насосом: 9,6 квт;
- фланцевый привод: асинхронный электродвигатель 11 квт (АИР132М2ЖУ3);
- количество оборотов: 2900 в минуту;
- высота моноблочного насоса: 755 мм;
- поперечный размер (ширина): 500 мм;
- всасывающий и напорный патрубок с условным диаметром: Ду-100 мм;
- допускаемый кавитационный запас (ДКЗ) ЛМ 100-100/25 не более 4,5 м;
- КПД насосной части: 71%;
- проточные детали насоса, а также корпус с крышкой, выполнены из серого чугуна СЧ20;
- уровень звуковой мощности в электронасосе основного исполнения: 95 дБА;
- масса электроагрегата: 170 кг;
- климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Центробежные насосы типа ЛМ используются для перекачки чистой производственно-технического назначения воды и других жидкостей, имеющих сходные свойства с водой (химическая активности, плотность, вязкость).

По техническому устройству ЛМ 100-100/25 - вертикальные линейные моноблочные центробежные консольные насосы с радиальным вводом и отводом перекачиваемой воды.

Для обеспечения привода насосных агрегатов применяются только сертифицированные трехфазные фланцевые общепромышленные с удлиненным концом вала (или с удлинителем) электродвигатели.
Мощность электродвигателей, монтируемых в насосы ЛМ 100-100/25 - 18,5 квт.
Частота оборотов электродвигателя 2900 в минуту.

Давление на входе в центробежные линейные моноблочные насосы с сальниковым одинарным уплотнением - 0,35 МПа, давление на входе в насосы с торцовым одинарным уплотнением - 0,8 МПа.

Утечка воды через одинарное сальниковое уплотнение не превышает 3 л/час.
Утечка воды через уплотнение одинарное торцовое не превышает 0,03 л/час.

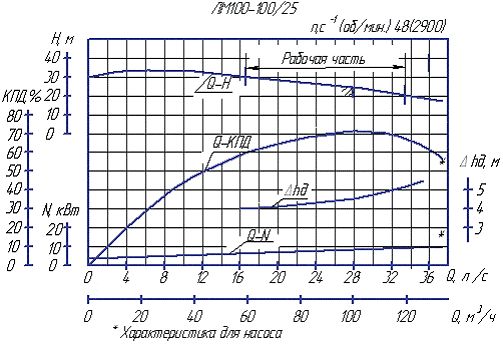

Технические характеристики насоса ЛМ 100-100/25

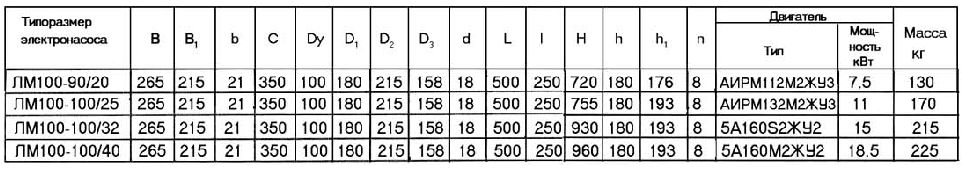

Чертеж, габаритные и присоединительные размеры
