Технические характеристики насосов ЛМ 100-100/32




Линейный моноблочный насос ЛМ 100-100/32 Технические характеристики и параметры линейного моноблочного насоса ЛМ 100-100/32:
- подача: 100 м³/час;
- напор: 32 м;
- диапазон подачи: от 68 м³/час до 120 м³/час;
- диапазон напора: от 35 до 25 м;
- мощность, потребляемая насосом: 11,9 квт;
- электропривод: асинхронный электродвигатель 15,0 квт (фланцевый двигатель АИР160S2ЖУ2);
- количество оборотов двигателя: 2900 в минуту;
- высота насоса: 930 мм;
- поперечный размер (ширина): 500 мм;
- условный диаметр всасывающего и напорного патрубка: Ду-100 мм;
- допускаемый кавитационный запас (ДКЗ) ЛМ 100-100/32 не более 4,5 м;
- КПД моноблочного насоса: 73%;
- детали проточной части, а также корпус и крышка насоса изготовлены из серого чугуна СЧ20;
- уровень звуковой мощности в насосном агрегате основного исполнения: 95 дБА;
- масса электронасоса: 215 кг;
- климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Общая информация:
Насосы модификации ЛМ используются для перекачки чистой производственно-технического назначения воды и других жидкостей, имеющих сходные свойства с водой (химическая активности, плотность, вязкость).

По техническому устройству ЛМ 100-100/32 - вертикальные линейные моноблочные центробежные консольные насосы с радиальным вводом и отводом перекачиваемой воды.

Для обеспечения привода насосных агрегатов применяются только сертифицированные трехфазные фланцевые общепромышленные с удлиненным концом вала (или с удлинителем) электродвигатели.
Мощность электродвигателей, монтируемых в насосы ЛМ 100-100/32 - 15.0 квт.
Частота оборотов электродвигателя 2900 в минуту.

Давление на входе в линейные моноблочные центробежные насосы с одинарным сальниковым уплотнением - 0,35 МПа, давление на входе в насосы с одинарным торцовым уплотнением - 0,8 МПа.

Протечка воды через одинарное сальниковое уплотнение не превышает 3 л/час.
Протечка воды через уплотнение одинарное торцовое не превышает 0,03 л/час.

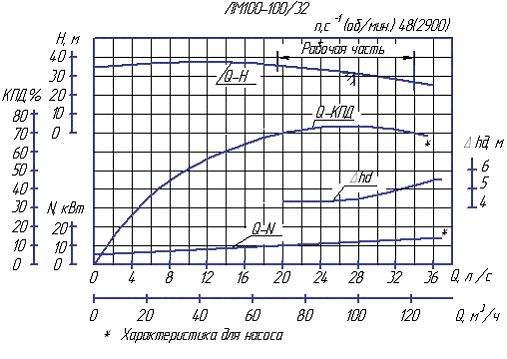

Технические характеристики насоса ЛМ 100-100/32


Чертеж, габаритные и присоединительные размеры
