Технические характеристики насосов ЛМ 100-100/40




Линейный моноблочный насос ЛМ 100-100/40 Технические характеристики и параметры линейного моноблочного насоса ЛМ 100-100/40:
- подача: 100 м³/час;
- напор: 40 м;
- диапазон подачи: от 75 м³/час до 129 м³/час;
- диапазон напора: от 42 до 35 м;
- потребляемая насосом мощность: 14,5 квт;
- привод: фланцевый асинхронный электродвигатель 18,5 квт (АИР160М2ЖУ2);
- число оборотов: 2900 в минуту;
- высота моноблочного насоса: 960 мм;
- ширина (поперечный размер): 500 мм;
- условный диаметр патрубков (всасывающего и напорного) Ду-100 мм;
- допускаемый кавитационный запас (ДКЗ) ЛМ 100-100/40 не более 4,5 м;
- КПД насосной части: 73%;
- все проточные части насоса, корпус и крышка насоса выполнены из серого чугуна СЧ20;
- в электроагрегате основного исполнения уровень звуковой мощности: 95 дБА;
- масса насосного агрегата: 225 кг;
- климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Насосы модификации ЛМ используются для перекачки чистой производственно-технического назначения воды и других жидкостей, имеющих сходные свойства с водой (химическая активности, плотность, вязкость).

По техническому устройству ЛМ 100-100/40 - вертикальные линейные моноблочные центробежные консольные насосы с радиальным вводом и отводом перекачиваемой воды.

Для обеспечения привода насосных агрегатов применяются только сертифицированные трехфазные фланцевые общепромышленные с удлиненным концом вала (или с удлинителем) электродвигатели.
Мощность электродвигателей, монтируемых в насосы ЛМ 100-100/40 - 18,5 квт.
Частота оборотов электродвигателя 2900 в минуту.

Давление на входе в линейные моноблочные центробежные насосы с одинарным сальниковым уплотнением - 0,35 МПа, давление на входе в насосы с одинарным торцовым уплотнением - 0,8 МПа.

Протечка воды через одинарное сальниковое уплотнение не превышает 3 л/час.
Протечка воды через уплотнение одинарное торцовое не превышает 0,03 л/час.

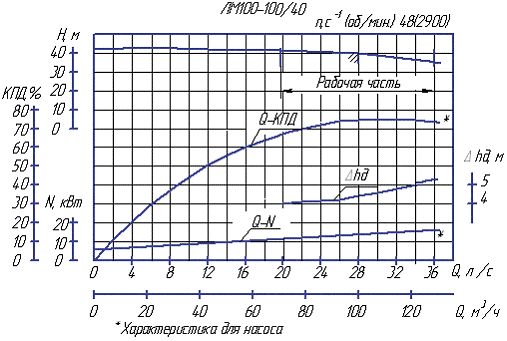

Технические характеристики насоса ЛМ 100-100/40


Чертеж, габаритные и присоединительные размеры
