Технические характеристики насосов ЛМ 100-90/20




Линейный моноблочный насос ЛМ 100-90/20 Технические характеристики и параметры линейного моноблочного насоса ЛМ 100-90/20:
- подача: 90 м³/час;
- напор: 20 м;
- диапазон подачи: от 50 м³/час до 106 м³/час;
- диапазон напора: от 24,5 до 18,2 м;
- потребляемая насосом мощность: 6,9 квт;
- электропривод: фланцевый электродвигатель асинхронный 7,5 квт (АИР112М2ЖУ3);
- количество оборотов: 2900 в минуту;
- поперечный размер (ширина): 500 мм;
- высота моноблочного насоса: 720 мм;
- условный диаметр всасывающего и напорного патрубков Ду-100 мм;
- ДКЗ (допускаемый кавитационный запас) ЛМ 100-90/20 не более 4,5 м;
- КПД насосной части: 71%;
- все проточные части насоса, корпус и крышка насоса выполнены из серого чугуна СЧ20;
- в электроагрегате основного исполнения уровень звуковой мощности: 92 дБА;
- масса насосного агрегата: 130 кг;
- климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Электропитание насоса:
Ток - переменный, напряжение сети 380В, частота 50 Гц.

Насосы типоразмера ЛМ предназначаются для перекачки производственно-технического назначения чистой воды (кроме морской) и других жидкостей, имеющих схожие с водой свойства (химическая активности, плотность, вязкость).

По техническому устройству ЛМ 100-90/20 - вертикальные линейные моноблочные центробежные консольные насосы с радиальным вводом и отводом перекачиваемой воды.

Для обеспечения привода насосных агрегатов применяются только сертифицированные трехфазные фланцевые общепромышленные с удлиненным концом вала (или с удлинителем) электродвигатели.
Мощность электродвигателей, устанавливаемых в насосы ЛМ 100-90/20 - 7,5 квт.
Количество оборотов электропривода 2900 в минуту.

Давление на входе в линейные моноблочные центробежные насосы: 0,35 МПа (одинарное сальниковое уплотнение насоса) и 0,8 МПа (насос с торцовым одинарным уплотнением).

Протечка перекачиваемой жидкости через одинарное сальниковое уплотнение не превышает 3 л/час.
Протечка жидкости через уплотнение торцовое одинарное не превышает 0,03 л/час.

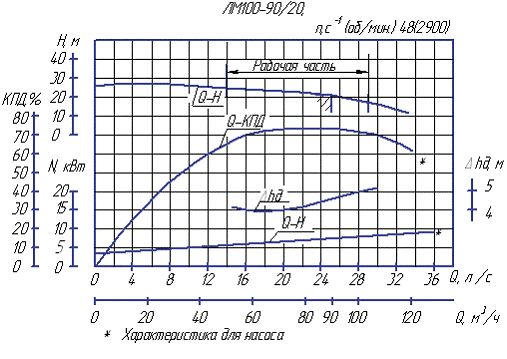

Технические характеристики насоса ЛМ 100-90/20


Чертеж, габаритные и присоединительные размеры
