Характеристики ЛМ 32-3.15/5, ЛМ32-3.15/12.5
Технические характеристики линейного насоса ЛМ 32-3.15/5.
Насосы применяются для перекачки чистой воды (не морской) производственно-технического назначения и, сходных по вязкости, химической активности и плотности с водой других нейтральных жидкостей.
Конструктивно насосы центробежные с радиальным вводом и отводом перекачиваемой воды моноблочные консольные насосы вертикальной конструкции.
Привод насосных агрегатов осуществляют трехфазные электродвигатели общепромышленного исполнения.
Оснащение электроприводами моноблочных центробежных насосов ЛМ 32-3.15/5 - 0,25 квт, число оборотов 1450 в минуту.
ДКЗ (допускаемый кавитационный запас) не выше 2,8 м.
Патрубки:
- всасывающий и напорный Ду-32 мм, Ру-10(16)
Климатическое исполнение - УХЛ4.
Давление на входе в моноблочные линейные насосы с сальниковым уплотнением - 0,35 МПа, с уплотнением торцовым - 0,8 МПа.
Протечка через одинарное сальниковое уплотнение не превышает 2 л/час.
Протечка через одинарное торцовое уплотнение не выше 0,03 л/час.
Электроснабжение насоса:
переменный ток, напряжение 380В, частота 50 Гц.
Технические характеристики и параметры
ЛМ 32-3.15/5:
- подача - 3,15 м³/час;
- напор номинальный - 5 м;
- диапазон подачи от 1 м³/час до 5,5 м³/час;
- диапазон напора от 5,5 до 2,5 м;
- мощность, потребляемая насосом - 0,122 квт;
- привод: асинхронный электродвигатель 0,25 квт (АИР 63А4ЖУ3);
- количество оборотов 1450 в минуту;
- КПД насоса 35%;
- уровень звуковой мощности электронасоса в малошумном исполнении - 64 дБА;
- вес насосного агрегата: 25,5 кг.
Линейный насос ЛМ32-3.15/12.5:
- подача - 3,15 м³/час;
- диапазон подачи 1-5,85 м³/час;
- напор - 12,5 м;
- диапазон напора 13,2-10 м;
- потребляемая насосом мощность 0,282 квт;
- привод насоса ЛМ32-3.15/12.5 - 0,55 квт (АИР 63B2ЖУ3), количество оборотов 2900 в минуту;
- КПД насоса 38%;
- уровень звуковой мощности агрегата - 68 дБА (малошумное исполнение);
- масса насосного агрегата - 28 кг.

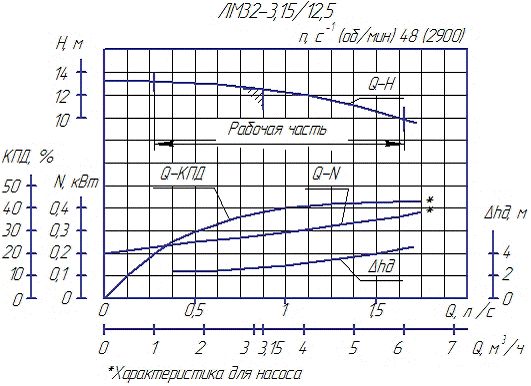

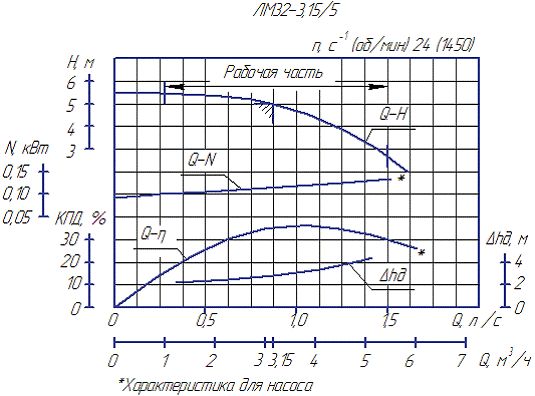

Напорные характеристики линейного насоса ЛМ 32-3.15/5 Напорные характеристики линейного насоса ЛМ32-3.15/12.5

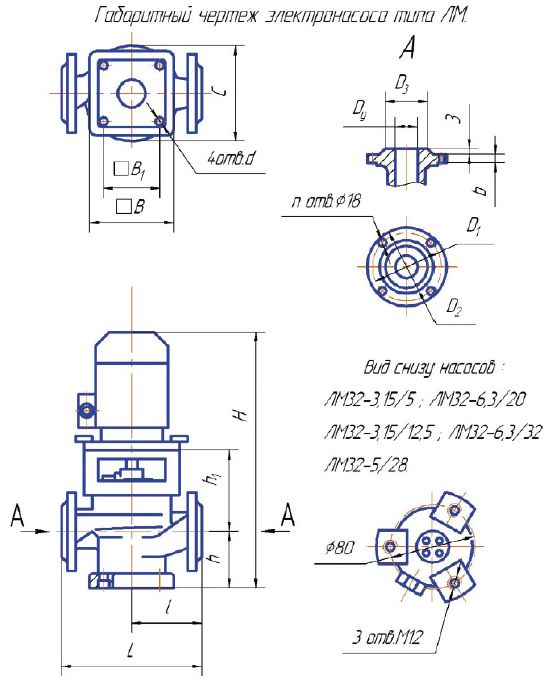

Габаритные и присоединительные размеры
|
