Технические характеристики насосов ЛМ 32-5/28
Технические характеристики линейного моноблочного насоса ЛМ 32-5/28.
Насосы предназначаются для перекачки производственно-технической чистой воды (не морской) и других нейтральных жидкостей, сходных с водой по химической активности, вязкости и плотности.
Насосы ЛМ - центробежные, линейные с радиальным вводом и отводом подаваемой воды вертикальные консольные насосы моноблочной конструкции.
Привод насосных агрегатов осуществляют трехфазные общепромышленного исполнения электродвигатели.
В качестве электропривода линейного моноблочного центробежного насоса ЛМ 32-5/28 используется электродвигатель мощностью 1,5 квт, с количеством оборотов 2900 в минуту.
Допускаемый кавитационный запас (ДКЗ) не более 2,8 м.
Патрубки насоса:
- всасывающий и напорный Ду-32 мм, Ру-10(16)
Климатическое исполнение по ГОСТ 15150-69 - УХЛ, категория размещения 4.
Давление на входе в насосы с одинарным сальниковым уплотнением - 0,35 МПа, с торцовым уплотнением - 0,8 МПа.
Утечка воды через сальниковое уплотнение до 2 л/час.
Утечка через торцовое одинарное уплотнение до 0,03 л/час.
Электроснабжение насоса:
переменный ток, напряжение 380В, частота 50 Гц.
Технические характеристики и параметры
ЛМ 32-5/28:
- подача - 5 м³/час;
- напор номинальный - 28 м;
- рабочий диапазон подачи от 2 м³/час до 7 м³/час;
- рабочий диапазон напора от 30,5 до 25 м;
- мощность, потребляемая насосом - 1,19 квт;
- привод: асинхронный электродвигатель 1,5 квт (АИР 80А2ЖУ3);
- количество оборотов 2900 в минуту;
- КПД насоса 32%;
- уровень звуковой мощности электронасоса в малошумном исполнении - 77 дБА;
- вес насосного агрегата: 38 кг.

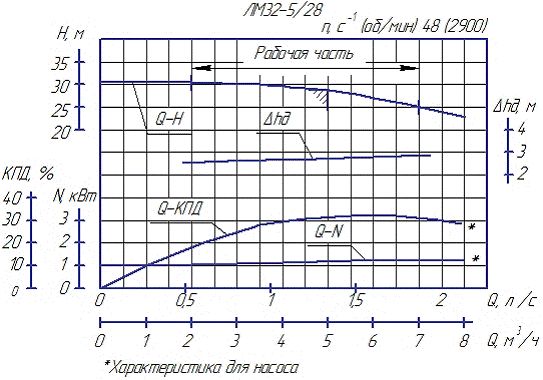

Напорные характеристики линейного насоса ЛМ 32-5/28 Габаритные и присоединительные размеры
|
