Технические характеристики насосов ЛМ 32-6.3/20, ЛМ32-6.3/32




Линейный моноблочный насос ЛМ 32-6.3/32 Технические характеристики центробежного линейного моноблочного насоса ЛМ 32-6.3/20, ЛМ32-6.3/32.
Такие центробежные насосы используются для перекачки чистой воды (кроме морской) производственно-технического назначения и, сходных с водой по плотности, вязкости, химической активности различных нейтральных жидкостей.
По своей конструкции - вертикальные, с радиальным подводом и отводом перекачиваемой жидкости, линейные консольные насосы моноблочной конструкции.
Для обеспечения привода агрегатов используются трехфазные электродвигатели общепромышленного исполнения.
Электродвигатели, устанавливаемые в насосы ЛМ 32-6.3/20, мощностью 1,5 квт, число оборотов 2900 в минуту.
ДКЗ (допускаемый кавитационный запас) не превышает 2,8 м.
Климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Патрубки:
- всасывающий и напорный Ду-32 мм, Ру-10(16).
Давление на входе в линейные моноблочные насосы с сальниковым уплотнением - 0,35 МПа, с уплотнением торцовым - 0,8 МПа.
Протечка жидкости через сальниковое одинарное уплотнение не более 2 л/час.
Протечка жидкости через одинарное торцовое уплотнение не более 0,03 л/час.

Электроснабжение насоса:
переменный ток, напряжение 380В, частота 50 Гц.

Технические характеристики и параметры
ЛМ 32-6.3/20:
- подача: 6,3 м³/час;
- напор номинальный: 20 м;
- диапазон подачи: от 3 м³/час до 12 м³/час;
- диапазон напора: от 22 до 8 м;
- мощность, потребляемая насосом: 0,715 квт;
- привод: асинхронный электродвигатель 1.5 квт (АИР 80А2ЖУ3);
- количество оборотов: 2900 в минуту;
- КПД насоса: 48%;
- корпус и все детали проточной части насоса из серого чугуна СЧ20;
- уровень звуковой мощности электронасоса: 77 дБА;
- вес насосного агрегата: 35 кг.
Линейный насос ЛМ32-6.3/32:
- подача: 6,3 м³/час;
- диапазон подачи: 3-8 м³/час;
- напор: 32 м;
- диапазон напора: 35-29 м;
- потребляемая насосом мощность: 1,57 квт;
- привод насоса ЛМ32-6.3/32: мощность 2,2 квт (АИР 80B2ЖУ3), количество оборотов 2900 в минуту;
- КПД насоса 35%;
- уровень звуковой мощности агрегата -77 дБА;
- проточные детали из серого чугуна СЧ20;
- рабочее колесо из стали 12Х18Н9ТЛ;
- масса насосного агрегата - 50 кг.

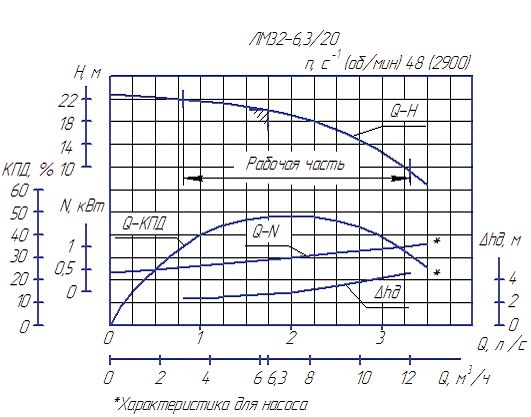

Напорные характеристики линейного насоса ЛМ 32-6.3/20

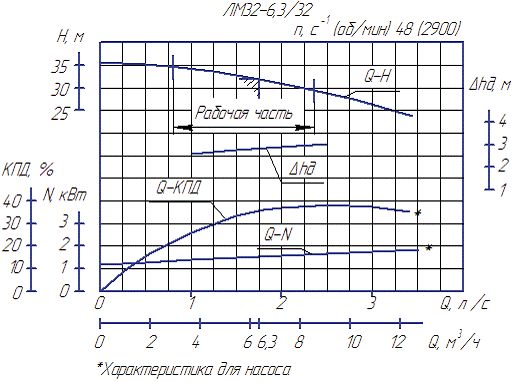

Напорные характеристики линейного насоса ЛМ32-6.3/32

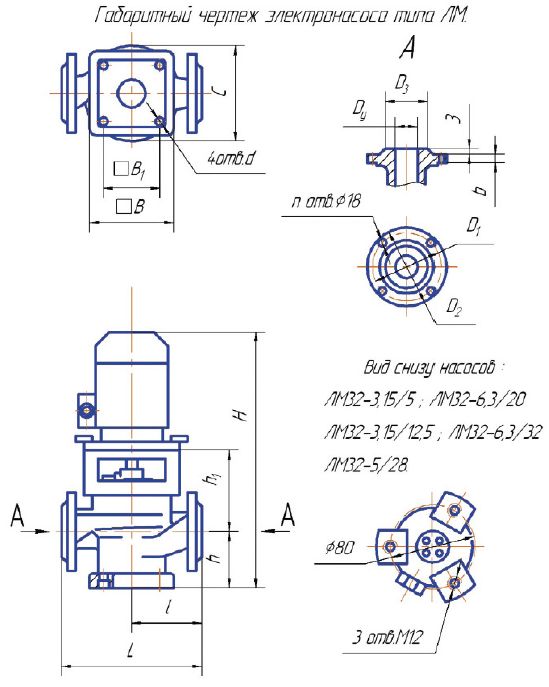

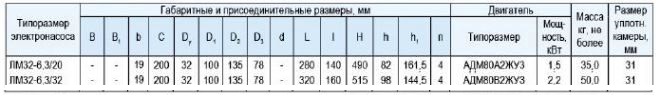

Чертеж, габаритные и присоединительные размеры
