Технические характеристики насосов ЛМ 50-10/16




Линейный моноблочный насос ЛМ 50-10/16 Технические характеристики центробежных линейных моноблочных насосов ЛМ 50-10/16.
Центробежные насосы модификации ЛМ предназначены для перекачки чистой воды производственно-технического назначения (кроме морской) и, сходных с водой по вязкости, плотности, химической активности других химически нейтральных жидких сред.
Конструктивно - вертикальной конструкции линейные моноблочные консольные насосы с радиальным подводом и отводом перекачиваемой жидкости.
Для обеспечения привода в насосные агрегаты монтируются общепромышленного исполнения трехфазные электродвигатели.
Приводы, монтируемые в насосы ЛМ 50-10/16, мощностью 1,5 квт. Число оборотов электродвигателя 2900 в минуту.
ДКЗ (допускаемый кавитационный запас) не превышает 2,8 м.
Климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Патрубки насоса:
- оба патрубка, всасывающий и напорный, Ду-50 мм, Ру-10(16) кгс/см².
Давление на входе в линейные моноблочные насосы с торцовым уплотнением - 0,8 МПа, с сальниковым уплотнением - 0,35 МПа.
Протечка воды через торцовое одинарное уплотнение до 0,03 л/час.
Протечка воды через одинарное сальниковое уплотнение до 2 л/час.

Электроснабжение насоса:
переменный ток, напряжение сети 380В, частота 50 Гц.

Технические характеристики и параметры
ЛМ 50-10/16:
- подача: 10 м³/час;
- напор номинальный: 16 м;
- диапазон подачи: от 4,5 м³/час до 15 м³/час;
- диапазон напора: от 18 до 11,8 м;
- мощность, потребляемая насосом: 0,87 квт;
- привод: асинхронный электродвигатель 1,5 квт (АИР80А2ЖУ3);
- количество оборотов: 2900 в минуту;
- КПД насосной части: 50%;
- корпус, проточные части моноблочного насоса изготовлены из серого чугуна СЧ20;
- уровень звуковой мощности насосного агрегата основного исполнения: 77 дБА;
- масса электроагрегата: 45 кг.

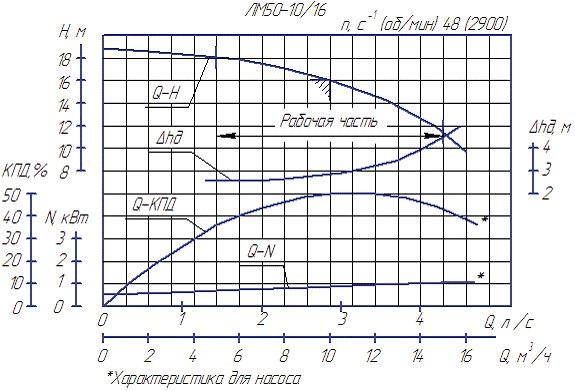

Напорные характеристики линейного насоса ЛМ 50-10/16

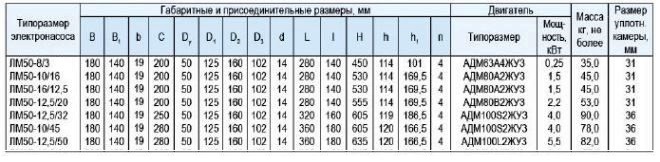

Чертеж, габаритные и присоединительные размеры
