Технические характеристики насосов ЛМ 50-10/45




Линейный моноблочный насос ЛМ 50-10/45 Технические характеристики моноблочных линейных насосов ЛМ 50-10/45.
Насосы марки ЛМ используются для перекачки производственно-технической чистой воды (не морской) и других нейтральных жидких сред, сходных с водой по плотности, вязкости и химической активности.
Конструктивно - центробежные вертикальные линейные моноблочные консольные насосы с радиальным подводом и отводом перекачиваемых жидких сред.
Для осуществления привода насосов в агрегаты устанавливаются сертифицированные общепромышленные фланцевые трехфазные электродвигатели с удлиненным валом.
Мощность электроприводов, монтируемых в насосы ЛМ 50-10/45 - 4 квт. Количество оборотов электропривода 2900 в минуту.
Допускаемый кавитационный запас (ДКЗ) не более 3 м.
Климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Патрубки насосной части:
- всасывающий и напорный, Ду-50 мм, Ру-10(16) кгс/см².
Допускаемое давление на входе в линейные моноблочные центробежные насосы с торцовым одинарным уплотнением - 0,8 МПа, с сальниковым одинарным уплотнением - 0,35 МПа.
Протечка жидкости через торцовое уплотнение не более 0,03 л/час.
Протечка через сальниковое уплотнение не более 2 л/час.

Электропитание насоса:
ток переменный, напряжение сети 380В, частота 50 Гц.

Технические характеристики и параметры
ЛМ 50-10/45:
- подача: 10 м³/час;
- напор номинальный: 45 м;
- диапазон подачи: от 5 м³/час до 17 м³/час;
- диапазон напора: от 47 до 41 м;
- мощность насоса: 3,06 квт;
- привод: фланцевый асинхронный электродвигатель 4 квт (АИР100S2ЖУ3);
- количество оборотов: 2900 в минуту;
- КПД насоса: 40%;
- корпус, проточные части моноблочного насоса изготовлены из серого чугуна марки СЧ20;
- уровень звуковой мощности основного исполнения насосного агрегата: 81 дБА;
- масса насосного агрегата: 78 кг.

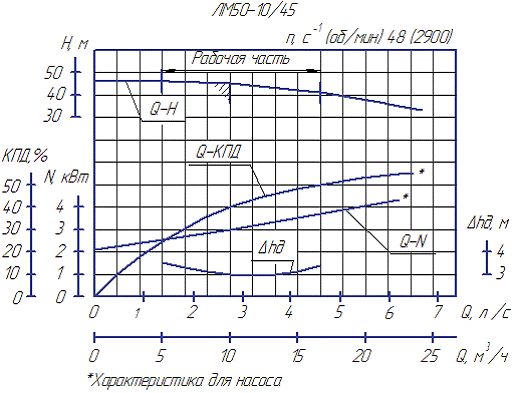

Напорные характеристики линейного насоса ЛМ 50-10/45


Чертеж, габаритные и присоединительные размеры
