Технические характеристики насосов ЛМ 50-12.5/20




Линейный моноблочный насос ЛМ 50-12.5/20 Технические характеристики моноблочных линейных насосов ЛМ 50-12.5/20.
Насосы модификации ЛМ предназнчаются для перекачки чистой производственно-технической воды и других жидких сред, сходных с водой по химической активности, плотности и вязкости.
По техническому устройству - вертикальные центробежные линейные моноблочные консольные насосы с радиальным подводом и отводом жидкости.
Привод насосных агрегатов обеспечивают общепромышленные сертифицированные трехфазные фланцевые электродвигатели с удлиненным валом (удлинителем).
Мощность электродвигателей, устанавливаемых в насосы ЛМ 50-12.5/20 - 2,2 квт. Число оборотов двигателя 2900 в минуту.
Допускаемый кавитационный запас (ДКЗ) не выше 3 м.
Климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Патрубки в "линию":
- всасывающий и напорный с условным диаметром Ду-50 мм, Ру-10(16) кгс/см².
Допускаемое давление на входе в линейные моноблочные центробежные насосы с одинарным сальниковым уплотнением - 0,35 МПа, давление на входе в ЛМ 50-12.5/20 с торцовым одинарным уплотнением - 0,8 МПа.
Протечка через торцовое уплотнение не превышает 0,03 л/час.
Протечка через сальниковое уплотнение не превышает 2 л/час.

Электропитание насоса:
переменный ток, сеть напряжением 380В, частотой 50 Гц.

Технические характеристики и параметры
ЛМ 50-12.5/20:
- подача: 12,5 м³/час;
- напор: 20 м;
- диапазон подачи: от 7 м³/час до 15,5 м³/час;
- диапазон напора: от 24,5 до 17,5 м;
- мощность, потребляемая насосом: 1,237 квт;
- привод: фланцевый асинхронный электродвигатель 2,2 квт (АИР80В2ЖУ3);
- количество оборотов: 2900 в минуту;
- высота моноблочного насоса: 555 мм;
- поперечный размер: 280 мм;
- КПД насоса: 55%;
- корпус и проточные детали насоса выполнены из серого чугуна СЧ20;
- уровень звуковой мощности электронасосного агрегата в основном исполнении: 77 дБА;
- масса насосного агрегата: 53 кг.

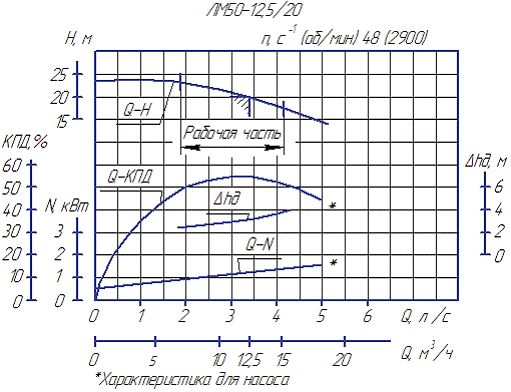

Напорные характеристики линейного насоса ЛМ 50-12.5/20


Чертеж, габаритные и присоединительные размеры
