Технические характеристики насосов ЛМ 50-12.5/32




Линейный моноблочный насос ЛМ 50-12.5/32 Технические характеристики моноблочных линейных насосов ЛМ 50-12.5/32.
Насосы типа ЛМ предназначены для перекачки производственно-технической чистой воды и других жидкостей, сходных с водой по свойствам (вязкости, плотности, химической активности).
По конструктивному устройству - вертикальные центробежные линейные моноблочные консольные насосы с радиальным подводом и отводом воды.
Привод насосных электроагрегатов обеспечивают сертифицированные трехфазные фланцевые общепромышленные с удлиненным концом вала (с удлинителем) электродвигатели.
Мощность электроприводов, монтируемых в насосы ЛМ 50-12.5/32 - 4 квт. Число оборотов двигателя 2900 в минуту.
Допускаемый кавитационный запас (ДКЗ) не выше 2,8 м.
Климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Патрубки расположены в "линию":
- условный диаметр всасывающего и напорного патрубка Ду-50 мм, Ру-10(16) кгс/см².
Давление (допускаемое) на входе в моноблочные линейные центробежные насосы с сальниковым уплотнением одинарным - 0,35 МПа, входное давление в ЛМ 50-12.5/32 с торцовым уплотнением одинарным - 0,8 МПа.
Протечка через сальниковое уплотнение не должно превышать 2 л/час.
Протечка через торцовое уплотнение не должно превышать 0,03 л/час.

Электропитание насоса:
переменный ток, сеть напряжением 380В, частотой 50 Гц.

Технические характеристики и параметры
ЛМ 50-12.5/32:
- подача: 12,5 м³/час;
- напор: 32 м;
- диапазон подачи: от 7,6 м³/час до 17,5 м³/час;
- диапазон напора: от 34,5 до 27,5 м;
- потребляемая насосом мощность: 1,98 квт;
- привод: асинхронный электродвигатель фланцевый 4 квт (АИР100S2ЖУ3);
- число оборотов: 2900 в минуту;
- высота: 605 мм;
- размер поперечный моноблочного насоса: 320 мм;
- КПД насосной части: 55%;
- корпус и проточные детали насоса выполнены из серого чугуна СЧ20;
- уровень звуковой мощности электронасоса основного исполнения: 81 дБА;
- масса насосного агрегата: 90 кг.

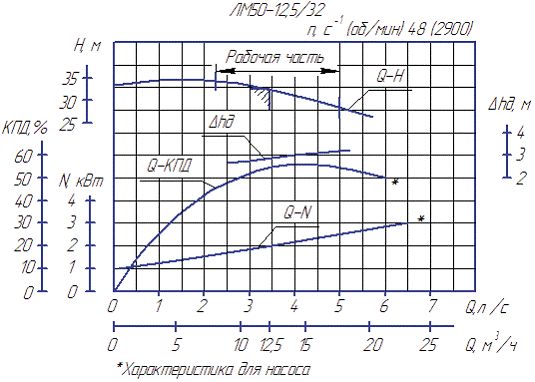

Напорные характеристики линейного насоса ЛМ 50-12.5/32


Чертеж, габаритные и присоединительные размеры
