Технические характеристики насосов ЛМ 50-12.5/50




Линейный моноблочный насос ЛМ 50-12.5/50 Технические характеристики и параметры линейного моноблочного насоса ЛМ 50-12.5/50:
- подача: 12,5 м³/час;
- напор: 50 м;
- диапазон подачи: от 6 м³/час до 20 м³/час;
- диапазон напора: от 54 до 45 м;
- потребляемая насосом мощность: 3,87 квт;
- привод: асинхронный электродвигатель фланцевый 5,5 квт (АИР100L2ЖУ3);
- частота оборотов: 2900 в минуту;
- высота насоса: 635 мм;
- поперечный размер моноблочного насоса: 360 мм;
- КПД насосной части: 44%;
- корпус и проточные детали насоса выполнены из серого чугуна СЧ20;
- уровень звуковой мощности электронасоса основного исполнения: 81 дБА;
- масса насосного агрегата: 82 кг;
- допускаемый кавитационный запас (ДКЗ) ЛМ 50-12.5/50 не более 3 м;
- климатическое исполнение - УХЛ4 (ГОСТ 15150-69);
- условный диаметр напорного и всасывающего патрубка Ду-50 мм, Ру-10(16) кгс/см².

Электропитание насоса:
переменный ток, сеть напряжением 380В, частотой 50 Гц.

Насосы марки ЛМ используются для перекачки чистой производственно-технической воды и других жидкостей, схожих с водой по своим свойствам (химической активности, вязкости, плотности).

По конструктивному устройству - центробежные вертикальные моноблочные линейные консольные насосы с радиальным вводом и отводом подаваемой воды.

Для привода электронасосных агрегатов применяются только сертифицированные общепромышленные трехфазные фланцевые с удлиненным валом (с удлинителем) электродвигатели.
Мощность электродвигателей, устанавливаемых в насосы ЛМ 50-12.5/50 - 5,5 квт.
Количество оборотов двигателя 2900 в минуту.

Давление на входе в линейные моноблочные центробежные насосы с одинарным сальниковым уплотнением - 0,35 МПа, входное давление в ЛМ 50-12.5/50 с одинарным торцовым уплотнением - 0,8 МПа.

Протечка через одинарный сальник не может превышать 2 л/час.
Протечка через уплотнение торцовое не превышает 0,03 л/час.

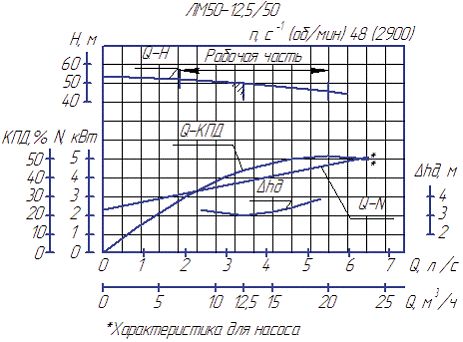

Технические характеристики (напорные) насоса ЛМ 50-12.5/50


Чертеж, габаритные и присоединительные размеры
