Технические характеристики насосов ЛМ 50-16/12.5




Линейный моноблочный насос ЛМ 50-16/12.5 Технические характеристики линейных моноблочных насосов ЛМ 50-16/12.5.
Насосы модификации ЛМ предназначены для перекачки чистой воды производственно-технического назначения (кроме морской) и, сходных с водой по вязкости, плотности, химической активности других химически нейтральных жидких сред.
Конструктивно - центробежные вертикальные линейные моноблочные консольные насосы с радиальным подводом и отводом перекачиваемой воды.
Для осуществления привода в насосные агрегаты устанавливаются сертифицированные общепромышленные фланцевые трехфазные электродвигатели с удлиненным валом.
Мощность электроприводов, устанавливаемых в насосы ЛМ 50-16/12.5 - 1,5 квт. Количество оборотов электродвигателя 2900 в минуту.
Допускаемый кавитационный запас (ДКЗ) не превышает 3 м.
Климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Патрубки насосной части:
- всасывающий и напорный, Ду-50 мм, Ру-10(16) кгс/см².
Допускаемое давление на входе в линейные моноблочные центробежные насосы с одинарным торцовым уплотнением - 0,8 МПа, с одинарным сальниковым уплотнением - 0,35 МПа.
Протечка через торцовое уплотнение не более 0,03 л/час.
Протечка через сальниковое уплотнение не более 2 л/час.

Электропитание насоса:
ток переменный, напряжение сети 380В, частота 50 Гц.

Технические характеристики и параметры
ЛМ 50-16/12.5:
- подача: 16 м³/час;
- напор номинальный: 12,5 м;
- диапазон подачи: от 7 м³/час до 23 м³/час;
- диапазон напора: от 16 до 7.5 м;
- мощность насоса: 0,97 квт;
- привод: фланцевый асинхронный электродвигатель 1,5 квт (АИР80А2ЖУ3);
- количество оборотов: 2900 в минуту;
- КПД насоса: 56%;
- корпус, проточные части моноблочного насоса изготовлены из серого чугуна марки СЧ20;
- уровень звуковой мощности основного исполнения насосного агрегата: 77 дБА;
- масса электронасоса: 45 кг.

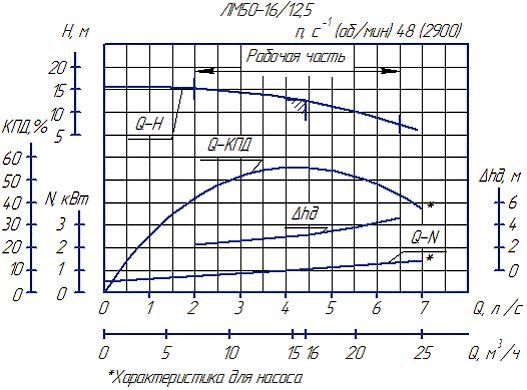

Напорные характеристики линейного насоса ЛМ 50-16/12.5


Чертеж, габаритные и присоединительные размеры
