Технические характеристики насосов ЛМ 50-8/3




Линейный моноблочный насос ЛМ 50-8/3 Технические характеристики центробежного линейного моноблочного насоса ЛМ 50-8/3.
Центробежные насосы типа ЛМ предназначаются для перекачки производственно-технической чистой воды (кроме морской) и, сходных с водой по плотности, вязкости, химической активности различных нейтральных жидкостей.
Конструктивно - вертикальные, с радиальным подводом и отводом перекачиваемой воды, консольные насосы линейные моноблочной конструкции.
Для осуществления привода насосных агрегатов применяются трехфазные общепромышленного исполнения электродвигатели.
Электроприводы, устанавливаемые в насосы ЛМ 50-8/3, мощностью 0,25 квт, число оборотов 1450 в минуту.
ДКЗ (допускаемый кавитационный запас) не выше 2,8 м.
Климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Патрубки:
- всасывающий и напорный Ду-50 мм, Ру-10(16).
Давление на входе в линейные моноблочные насосы с торцовым уплотнением - 0,5 МПа, с сальниковым - 0,35 МПа.
Протечка воды через одинарное торцовое уплотнение не более 0,03 л/час.
Протечка воды через сальниковое одинарное уплотнение не более 2 л/час.

Электроснабжение насоса:
переменный ток, напряжение 380В, частота 50 Гц.

Технические характеристики и параметры
ЛМ 50-8/3:
- подача: 8 м³/час;
- напор номинальный: 3 м;
- диапазон подачи: от 3 м³/час до 10,9 м³/час;
- диапазон напора: от 4,2 до 1 м;
- мощность, потребляемая насосом: 0,15 квт;
- привод: асинхронный электродвигатель 0,25 квт (АИР 63А4ЖУ3);
- количество оборотов: 1450 в минуту;
- КПД насоса: 43%;
- корпус и все детали проточной части моноблочного насоса из серого чугуна СЧ20;
- уровень звуковой мощности электронасоса в малошумном исполнении: 64 дБА;
- вес насосного агрегата: 35 кг.

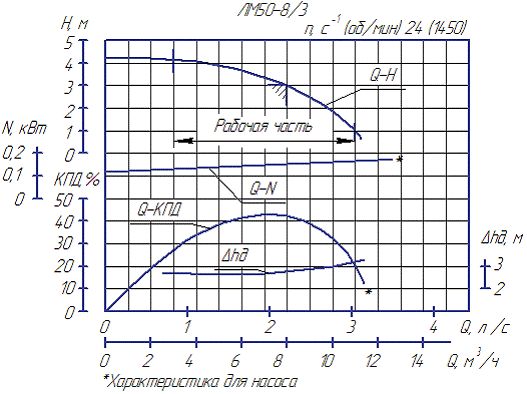

Напорные характеристики линейного насоса ЛМ 50-8/3

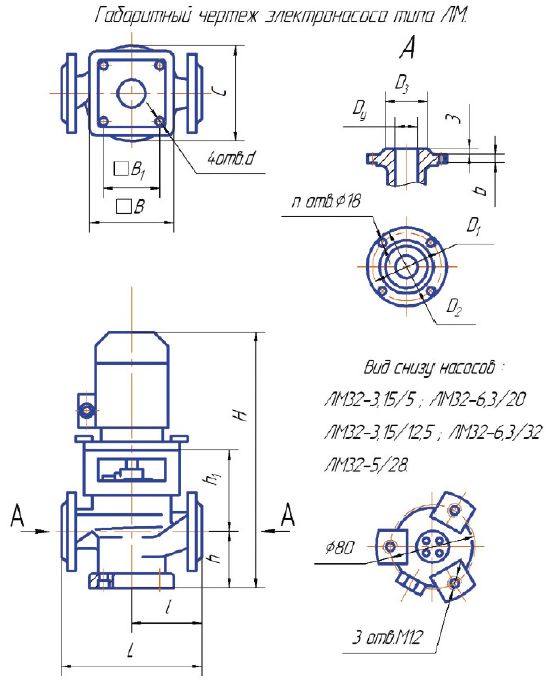

Чертеж, габаритные и присоединительные размеры
