Технические характеристики насосов ЛМ 65-20/25




Линейный моноблочный насос ЛМ 65-20/25 Технические характеристики и параметры линейного моноблочного насоса ЛМ 65-20/25:
- подача: 20 м³/час;
- напор: 25 м;
- диапазон подачи: от 9,8 м³/час до 30 м³/час;
- диапазон напора: от 27,2 до 21,5 м;
- мощность, потребляемая насосом: 2,48 квт;
- привод: асинхронный электродвигатель фланцевый 4,0 квт (АИР100S2ЖУ3);
- количество оборотов: 2900 в минуту;
- высота моноблочного насоса: 620 мм;
- поперечный размер (ширина): 320 мм;
- КПД насосной части: 55%;
- корпус, крышка насоса и все проточные детали изготовлены из серого чугуна СЧ20;
- уровень звуковой мощности электронасоса в основном исполнении: 81 дБА;
- масса электронасосного агрегата: 74 кг;
- допускаемый кавитационный запас (ДКЗ) ЛМ 65-20/25 не более 3 м;
- климатическое исполнение - УХЛ4 (ГОСТ 15150-69);
- условный диаметр всасывающего и напорного патрубка Ду-65 мм, Ру-10(16) кгс/см².

Электропитание насоса:
Переменный ток, сеть напряжением 380В, частотой 50 Гц.

Насосы типа ЛМ предназначены для перекачки чистой производственно-технической воды и других жидких сред, имеющих сходство с водой по своим свойствам (химической активности, вязкости, плотности).

По конструктивному устройству - центробежные вертикальные линейные моноблочные консольные насосы с радиальным подводом и отводом подаваемой воды.

Для привода насосных агрегатов используются только сертифицированные трехфазные фланцевые общепромышленные с удлиненным валом (с удлинителем) электродвигатели.
Мощность приводных двигателей, устанавливаемых в насосы ЛМ 65-20/25 - 4 квт.
Количество оборотов двигателя 2900 в минуту.

Давление на входе в моноблочные линейные центробежные насосы с одинарным сальниковым уплотнением - 0,35 МПа, давление на входе в ЛМ 65-20/25 с одинарным торцовым уплотнением - 0,8 МПа.

Протечка через одинарный сальник не должна превышать 2 л/час.
Протечка через уплотнение торцовое не должна превышать 0,03 л/час.

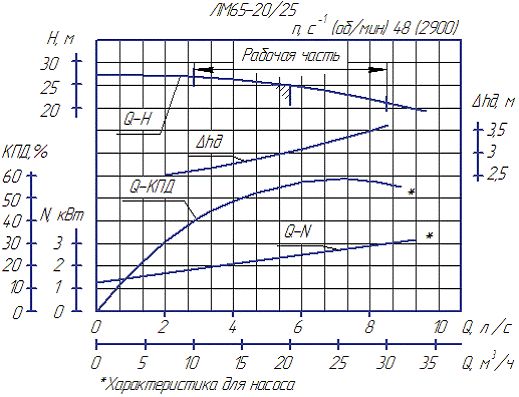

Технические характеристики (напорные) насоса ЛМ 65-20/25


Чертеж, габаритные и присоединительные размеры
