Технические характеристики насосов ЛМ 65-25/32




Линейный моноблочный насос ЛМ 65-25/32 Технические характеристики и параметры центробежного линейного моноблочного насоса ЛМ 65-25/32:
- подача: 25 м³/час;
- напор: 32 м;
- диапазон подачи: от 15,9 м³/час до 35 м³/час;
- диапазон напора: от 33 до 22,5 м;
- потребляемая моноблочным насосом мощность: 3,63 квт;
- электропривод: фланцевый асинхронный электродвигатель 5,5 квт (АИР100L2ЖУ3);
- число оборотов в минуту: 2900;
- условный диаметр всасывающего и напорного патрубка Ду-65 мм, Ру-10(16) кгс/см²;
- допускаемый кавитационный запас (ДКЗ) ЛМ 65-25/32 не превышает 3 м;
- высота насоса: 650 мм;
- ширина (поперечный размер): 320 мм;
- КПД насосной части: 60%;
- корпус насоса, крышка, все проточные детали проточной части выполнены из серого чугуна СЧ20;
- уровень звуковой мощности насосного агрегата основного исполнения: 81 дБА;
- масса электроагрегата: 80 кг;
- климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Электропитание насоса:
Переменный ток, сеть напряжением 380В, частотой 50 Гц.

Центробежные насосы марки ЛМ предназначаются для перекачки производственно-технического назначения чистой воды и других жидкостей, имеющих сходные свойства с водой по вязкости, плотности и химической активности.

По конструктивному устройству - центробежные вертикальные линейные моноблочные консольные насосы с радиальным подводом и отводом подаваемой воды.

Для осуществления привода агрегатов применяются только сертифицированные фланцевые общепромышленные трехфазные с удлиненным концом вала (или с удлинителем) электродвигатели.
Мощность электродвигателей, монтируемые в насосы ЛМ 65-25/32 - 5,5 квт.
Число оборотов электродвигателей 2900 в минуту.

Допускаемое давление на входе в центробежные моноблочные линейные насосы с сальниковым одинарным уплотнением - 0,35 МПа, давление на входе в ЛМ 65-25/32 с торцовым одинарным уплотнением - 0,8 МПа.

Протечка через сальник одинарный не должна превышать 2 л/час.
Протечка через торцовое уплотнение не должна превышать 0,03 л/час.

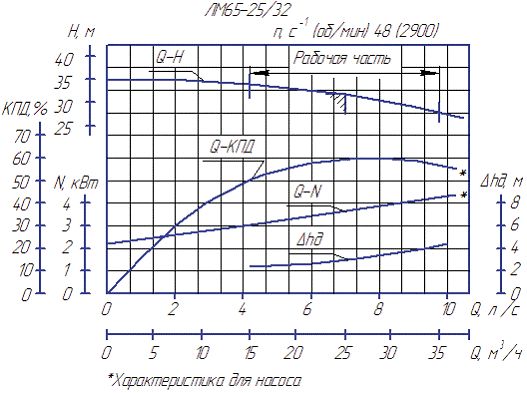

Технические характеристики (напорные) насоса ЛМ 65-25/32


Чертеж, габаритные и присоединительные размеры
