Технические характеристики насосов ЛМ 80-25/8




Линейный моноблочный насос ЛМ 80-25/8 Технические характеристики и параметры линейного моноблочного насоса ЛМ 80-25/8:
- подача: 25 м³/час;
- напор: 8 м;
- диапазон подачи: от 9,8 м³/час до 36,9 м³/час;
- диапазон напора: от 9,1 до 5,95 м;
- мощность, потребляемая насосом: 0,834 квт;
- электропривод: фланцевый электродвигатель асинхронный 1,5 квт (АИР80В4ЖУ2);
- количество оборотов: 1450 в минуту;
- поперечный размер (ширина): 360 мм;
- высота моноблочного насоса: 580 мм;
- условный диаметр всасывающего и напорного патрубков Ду-80 мм, Ру-10(16) кгс/см²;
- ДКЗ (допускаемый кавитационный запас) ЛМ 80-25/8 не более 4,0 м;
- КПД насоса: 65%;
- все проточные части насоса, корпус и крышка насоса выполнены из серого чугуна СЧ20;
- в электроагрегате основного исполнения уровень звуковой мощности: 74 дБА;
- вес насосного агрегата: 66 кг;
- климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Электропитание насоса:
Ток - переменный, напряжение сети 380В, частота 50 Гц.

Насосы типоразмера ЛМ предназначаются для перекачки производственно-технического назначения чистой воды (кроме морской) и других жидкостей, имеющих схожие с водой свойства (химическая активности, плотность, вязкость).

По техническому устройству ЛМ 80-25/8 - вертикальные линейные моноблочные центробежные консольные насосы с радиальным вводом и отводом перекачиваемой воды.

Для обеспечения привода насосных агрегатов применяются только сертифицированные трехфазные фланцевые общепромышленные с удлиненным концом вала (или с удлинителем) электродвигатели.
Мощность электродвигателей, устанавливаемых в насосы ЛМ 80-25/8 - 1,5 квт.
Количество оборотов электропривода 1450 в минуту.

Давление на входе в линейные моноблочные центробежные насосы: 0,35 МПа (одинарное сальниковое уплотнение насоса) и 0,8 МПа (насос с торцовым одинарным уплотнением).

Протечка перекачиваемой жидкости через одинарное сальниковое уплотнение не превышает 3 л/час.
Протечка жидкости через уплотнение торцовое одинарное не превышает 0,03 л/час.

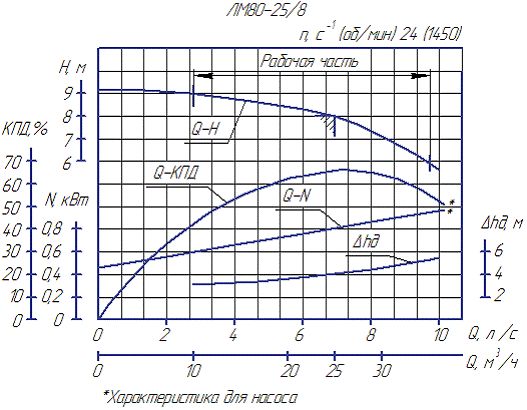

Технические характеристики насоса ЛМ 80-25/8


Чертеж, габаритные и присоединительные размеры
