Технические характеристики насосов ЛМ 80-45/28




Линейный моноблочный насос ЛМ 80-45/28 Технические характеристики и параметры линейного моноблочного насоса ЛМ 80-45/28:
- подача: 45 м³/час;
- напор: 28 м;
- диапазон подачи: от 30 м³/час до 60 м³/час;
- диапазон напора: от 30 до 22,5 м;
- потребляемая насосом мощность: 5,28 квт;
- привод: фланцевый асинхронный электродвигатель 7,5 квт (АИР112М2ЖКУ3);
- число оборотов: 2900 в минуту;
- высота моноблочного насоса: 700 мм;
- ширина (поперечный размер): 360 мм;
- условный диаметр патрубков (всасывающего и напорного) Ду-80 мм, Ру-10(16) кгс/см²;
- допускаемый кавитационный запас (ДКЗ) ЛМ 80-45/28 не выше 4 м;
- КПД насосной части: 65%;
- корпус, крышка насоса и все проточные детали изготовлены из серого чугуна СЧ20;
- в насосном агрегате основного исполнения уровень звуковой мощности: 89 дБА;
- масса электроагрегата: 110 кг;
- климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Электропитание насоса:
Переменный ток, сеть напряжением 380В, частотой 50 Гц.

Насосы типа ЛМ предназначены для перекачки чистой воды производственно-технического назначения и других жидких сред, имеющих сходство с водой по своим свойствам (химической активности, вязкости, плотности).

По конструктивному устройству ЛМ 80-45/28 - центробежные вертикальные линейные моноблочные консольные насосы с радиальным подводом и отводом подаваемой воды.

Для привода насосных агрегатов используются только сертифицированные трехфазные фланцевые общепромышленные с удлиненным валом (с удлинителем) электродвигатели.
Мощность приводных двигателей, устанавливаемых в насосы ЛМ 80-45/28 - 7,5 квт.
Количество оборотов двигателя 2900 в минуту.

Давление на входе в моноблочные линейные центробежные насосы с одинарным сальниковым уплотнением - 0,35 МПа, давление на входе в насосы с одинарным торцовым уплотнением - 0,8 МПа.

Протечка через одинарный сальник не должна превышать 3 л/час.
Протечка через уплотнение торцовое не должна превышать 0,03 л/час.

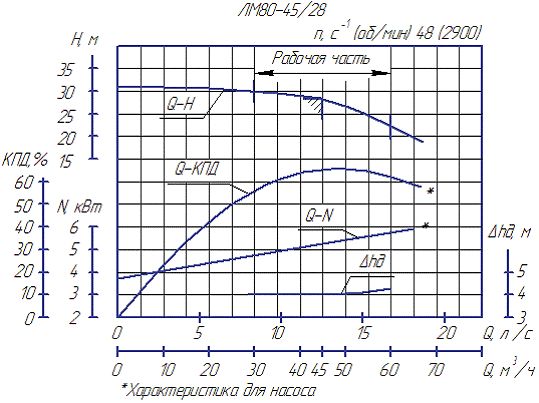

Технические характеристики (напорные) насоса


Чертеж, габаритные и присоединительные размеры ЛМ 80-45/28
