Технические характеристики насосов ЛМ 80-50/32




Линейный моноблочный насос ЛМ 80-50/32 Технические характеристики и параметры линейного моноблочного насоса ЛМ 80-50/32:
- подача: 50 м³/час;
- напор: 32 м;
- диапазон подачи: от 35 м³/час до 60 м³/час;
- диапазон напора: от 37 до 28 м;
- мощность, потребляемая насосом: 6.32 квт;
- электрический привод: асинхронный электродвигатель 7,5 квт (фланцевый электропривод АИР112М2ЖУ3);
- число оборотов электродвигателя: 2900 в минуту;
- высота моноблочного насоса: 700 мм;
- поперечный размер (ширина): 360 мм;
- условный диаметр всасывающего и напорного патрубка: Ду-80 мм;
- допускаемый кавитационный запас (ДКЗ) ЛМ 80-50/32 не более 4 м;
- КПД насосной части: 70%; пппппппппппри ррири
- детали проточной части насоса, а также корпус и крышка изготовлены из серого чугуна СЧ20;
- уровень звуковой мощности в насосном агрегате основного исполнения: 89 дБА;
- масса электронасосного агрегата: 110 кг;
- климатическое исполнение - УХЛ4 (ГОСТ 15150-69).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Общая информация:
Насосы модификации ЛМ используются для перекачки чистой производственно-технического назначения воды и других жидкостей, имеющих сходные свойства с водой (химическая активности, плотность, вязкость).

По техническому устройству ЛМ 80-50/32 - вертикальные линейные моноблочные центробежные консольные насосы с радиальным вводом и отводом перекачиваемой воды.

Для обеспечения привода насосных агрегатов применяются только сертифицированные трехфазные фланцевые общепромышленные с удлиненным концом вала (или с удлинителем) электродвигатели.
Мощность электродвигателей, монтируемых в насосы ЛМ 80-50/32 - 7,5 квт.
Частота оборотов электродвигателя 2900 в минуту.

Давление на входе в линейные моноблочные центробежные насосы с одинарным сальниковым уплотнением - 0,35 МПа, давление на входе в насосы с одинарным торцовым уплотнением - 0,8 МПа.

Протечка воды через одинарное сальниковое уплотнение не превышает 3 л/час.
Протечка воды через уплотнение одинарное торцовое не превышает 0,03 л/час.

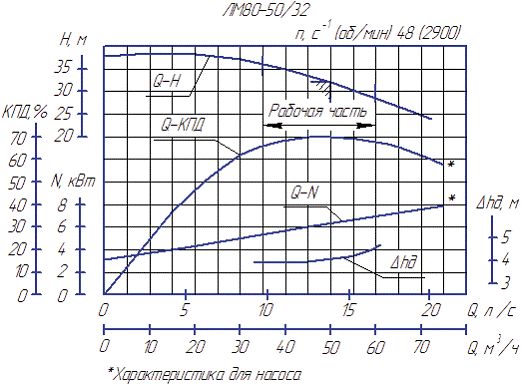

Технические характеристики насоса ЛМ 80-50/32

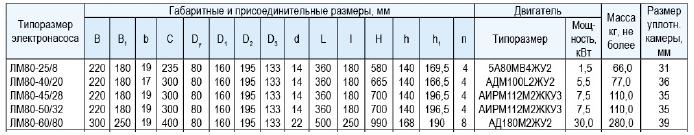

Чертеж, габаритные и присоединительные размеры
