Характеристики 2ЭЦВ 10-140-110 нро

Напорные, технические характеристики, параметры 2ЭЦВ 10-140-110 нро:
- номинальная подача: 140 м³/час;
- диапазон подачи: от 110 м³/час до 170 м³/час;
- номинальный напор: 110 м;
- диапазон напора: от 125 до 95 м;
- D: максимальный диаметр насоса 235 мм;
- внутренний диаметр обсадной трубы скважины не менее/не более: 250/301 мм;
- L: длина электронасоса 2210 мм;
- присоединительный размер: фланец (DN150, Спец);
- КПД электронасоса, max: 75,9%;
- электропривод 2ЭЦВ 10-140-110 нро;
   асинхронный электродвигатель ДАП 10-55 мощностью: 55 квт;
   количество оборотов вала: 2900 в минуту;
   ток номинальный: 137А;
   вид защиты: IP-68;
- масса электронасоса: 289 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 10-140-110 нро, где:
- 2ЭЦВ: 2 - номер модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 10: в дюймах, диаметр обсадной трубы внутренний (1 дюйм=25,4 мм);
- 140: подача, в м³/час;
- 110: напор, в м;
- нро: материал выполнения проточных деталей насоса
   рабочее колесо, корпус, направляющие аппараты, вал и статор электропривода из стали различных марок.

При выполнении ряда монтажных условий производителя, в электронасос 2ЭЦВ 10-140-110 нро может быть встроен частотный преобразователь переменного тока.

Для автоматического управления и защиты, в режиме водоподъема, данный центробежный насос для скважины рекомендуется комплектовать станцией управления и защиты HMS Control L2-160 (115...160А) или станцией СУЗ-200 (80...200А).

ВНИМАНИЕ!!!
Погружной насос 2ЭЦВ для скважины должен эксплуатироваться только при условии полного погружения в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 10-140-110 нро - напорные характеристики, присоединительные, габаритные размеры агрегата.

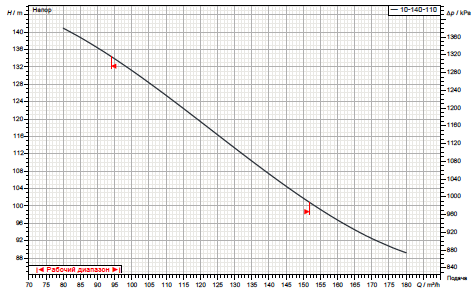

Рис.1 Напорные характеристики насоса

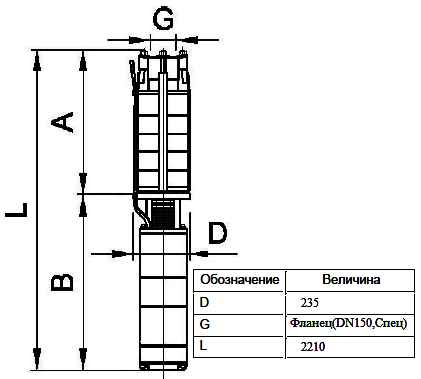

Рис.2 Габаритно-присоединительные размеры агрегата

Электродвигатель трехфазный герметичный высокоэффективный ДАП и вертикальный для скважин погружной насос типа 2ЭЦВ входят в состав многоступенчатого электронасоса для подачи чистой артезианской воды.

В производстве корпусов насоса и электродвигателя используется прочная нержавеющая сталь.
Насос для скважины 2ЭЦВ 10-140-110 нро должен перекачивать артезианскую чистую воду температурой не превышающей 30°C.
