Характеристики 2ЭЦВ 10-77-100 нрк

Насос 2ЭЦВ 10-77-100 нрк 2ЭЦВ 10-77-100 нрк -технические и рабочие характеристики, параметры:
- номинальная подача: 77 м³/час;
- подача в диапазоне: от 60 м³/час до 100 м³/час;
- номинальный напор: 100 м;
- напор в диапазоне: от 114 до 87 м;
- максимальный диаметр насоса D: 235 мм;
- внутренний диаметр обсадной трубы скважины, (не менее/не более): 250/301 мм;
- длина насосного агрегата L: 1490 мм;
- длина электродвигателя B: 902 мм;
- присоединительный размер: резьба СП-114-Д ГОСТ 633 (DN100);
- максимальный КПД электронасоса: 74,3%;
- электропривод 2ЭЦВ 10-77-100 нрк;
- электродвигатель ДАП 10-30 асинхронный номинальной мощностью: 30 квт;
- частота вращения вала: 2900 в минуту;
- номинальный ток электродвигателя: 73А;
- вид защиты: IP-68;
- масса электронасоса: 200 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.

Условное обозначение
2ЭЦВ 10-77-100 нрк, где:
- 2ЭЦВ: 2 - модернизация насоса, Э - электронасос, Ц - центробежный, В - для воды;
- 10: внутренний диаметр обсадной трубы (10 дюймов, минимальный 250 мм);
- 77: подача номинальная, в м³/час;
- 100: напор номинальный, в м;
- нрк: материал проточной части:
  направляющие аппараты пластмассовые;
  рабочее колесо из стали марки 12Х18Н10Т;
  вал сталь марки 20Х13;
  корпус насоса стальной.

В насосный электроагрегат может быть установлен, при соблюдении условий, установленных производителем, частотный преобразователь.
Для защиты в режиме водоподъема и автоматического управления погружной насос 2ЭЦВ для скважины может оснащаться станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2-80 (35...80А).

ВНИМАНИЕ!!!
Погружной центробежный насос для скважины должен работать только при полном погружении в перекачиваемую воду.

Электропитание насоса:
трехфазный ток переменный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 10-77-100 нрк - рабочие характеристики, габаритные и присоединительные размеры агрегата.

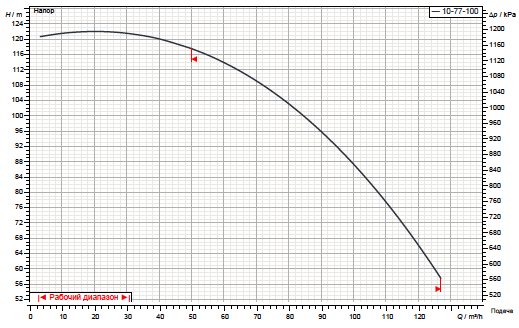

Рис.1 Рабочие характеристики насоса

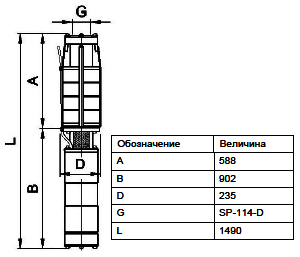

Рис.2 Габаритные и присоединительные размеры агрегата

Насос вертикальный погружной для скважины 2ЭЦВ и герметичный трехфазный приводной асинхронный электродвигатель ДАП входят в состав насосного электроагрегата для перекачивания чистой воды из артезианской скважины.

Для производства корпусов насоса и электродвигателя используется прочная нержавеющая сталь.
Насос погружной типа 2ЭЦВ 10-77-100 нрк для скважины прекачивает чистую воду из артезианской скважины температурой до 30°C.
