Характеристики 2ЭЦВ 12-200-105 нро

2ЭЦВ 12-200-105 нро - напорные и технические характеристики, параметры насоса:
- подача: 200 м³/час;
- напор: 105 м;
- диапазон подачи: от 150 м³/час до 250 м³/час;
- диапазон напора: от 117 до 94 м;
- D: диаметр насоса, max: 281 мм;
- внутренний диаметр обсадной трубы скважины, (min/max): 301/353 мм;
- L: длина насосного агрегата: 2400 мм;
- B: длина электродвигателя: 1277 мм;
- размер присоединительный: фланец (DN150, Спец);
- КПД электронасоса, max: 78,2%;
- электропривод 2ЭЦВ 12-200-105 нро;
- асинхронный электродвигатель ДАП 10-90, номинальной мощностью: 90 квт;
- частота вращения вала: 2900 в минуту;
- ток номинальный: 190А;
- вид защиты: IP-68;
- вес агрегата: 385 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 12-200-105 нро, где:
- 2ЭЦВ: 2 - модернизация насоса, Э - электронасос, Ц - центробежный, В - для воды;
- 12: диаметр обсадной трубы внутренний, в дюймах (не менее 301 мм);
- 200: номинальная подача, в м³/час;
- 105: номинальный напор, в м;
- нро: материал проточной части:
  все детали проточной части (корпус, рабочие колеса, направляющие аппараты, вал насоса и статор двигателя) из стали.

В электронасос может быть встроен частотный преобразователь переменного тока, если будут соблюдены все условия, рекомендованные производителем.

В режиме водоподъема, для автоматического управления и защиты погружной вертикальный насос 2ЭЦВ может комплектоваться станцией СУЗ-200 (80...200А) или станцией управления и защиты HMS Control L2-200 (188...205А).
ВНИМАНИЕ!!!
Любой погружной насос для скважины должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
напряжение сетевое 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 12-200-105 нро - напорные характеристики, габаритно-присоединительные размеры агрегата.

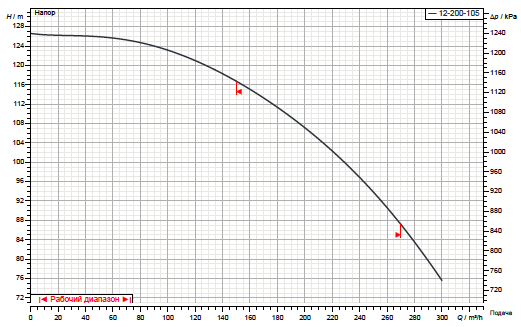

Рис.1 Напорные характеристики насоса

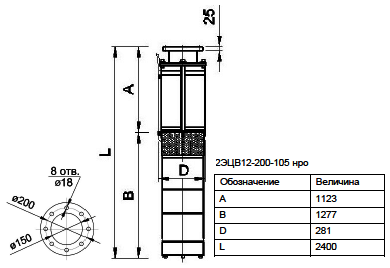

Рис.2 Габаритно-присоединительные размеры агрегата

Многоступенчатый центробежный насос для скважины 2ЭЦВ и асинхронный трехфазный герметичный электродвигатель ДАП входят в состав электронасосного агрегата, предназначенного для перекачивания артезианской воды из скважины.

При производстве корпуса и приводного электродвигателя ДАП применяется нержавеющая прочная сталь.
Погружной насос для скважины 2ЭЦВ 12-200-105 нро перекачивает чисту артезианскую воду из скважины температурой не более 30°C.
