Характеристики 2ЭЦВ 6-6.5-225

2ЭЦВ 6-6.5-225 - параметры и характеристики:
- подача номинальная: 6,5 м³/час;
- напор номинальный: 225 м;
- интервал подачи: от 5,5 м³/час до 9 м³/час;
- интервал напора: от 235 до 188 м;
- обсадной трубы скважины внутренний диаметр, (мин/макс): 150/200 мм;
- диаметр насоса: D-145 мм;
- длина электронасоса: L-1710 мм;
- длина электрического привода: B-706 мм;
- присоединительный размер: резьба G-2-B ГОСТ 6357 (DN50);
-КПД насоса максимальный: 66,5%;
- электропривод 2ЭЦВ 6-6.5-225;
- асинхронный электродвигатель ДАП 6-7,5 номинальной мощностью: 7,5 квт;
- частота вращения вала: 2900 в минуту;
- ток двигателя номинальный: 17,5А;
- вид защиты: IP-68;
- вес электронасоса: 87 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.

Условное обозначение
2ЭЦВ 6-6.5-225, где:
- 2ЭЦВ: (2 - тип модернизации, Э - электронасос, Ц - центробежный, В - для воды);
- 6: внутренний диаметр обсадной трубы в дюймах;
- 6.5: номинальная подача, в м³/час;
- 225: номинальный напор, в м.

В режиме водоподъема для автоматического управления и защиты погружной насос 2ЭЦВ может быть укомплектован станцией управления и защиты HMS Control L2-40 (20...40А) или станцией СУЗ-25 (6...25А).

При соблюдении определенный условий, рекомендуемых производителем насосов, в электронасос может быть установлен частотный преобразователь.
ВНИМАНИЕ!!!
Погружной насос 2 ЭЦВ для перекачивания воды должен эксплуатироваться только полностью погруженным в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос 2ЭЦВ 6-6.5-225 - напорные характеристики, присоединительные и габаритные размеры агрегата.

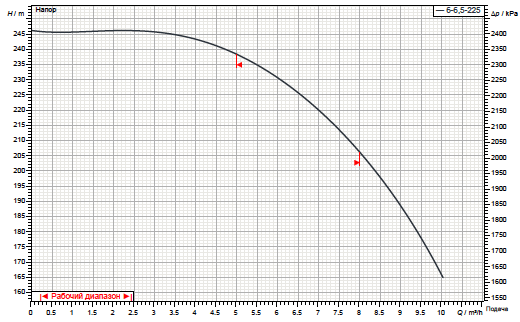

Рис.1 Напорные характеристики насоса

Рис.2 Присоединительные и габаритные размеры агрегата

Погружной центробежный вертикальный насос и трехфазный приводной асинхронный герметичный электродвигатель ДАП входят в состав электроагрегата для перекачки чистой воды из скважины.

Для изготовления статора электродвигателя и корпуса насоса применяется нержавеющая прочная сталь.
Насос погружной для скважины 2ЭЦВ 6-6.5-225 может перекачивать воду температурой не превышающей 30°C.
