Характеристики насоса Д160-112

Насос Д160-112 Технические характеристики горизонтальных насосов Д160-112.
С двухсторонним вводом, спиральным отводом промышленные одноступенчатые центробежные насосы, применяемые для перекачивания воды и других нетоксичных жидкостей.

Для обеспечения привода насосного агрегата используются 3-х фазные асинхронные электродвигатели серии АИР.

Условное обозначение
Д160-112, где
- Д: насос двухстороннего входа;
- 160: номинальная подача, м³/час;
- 112: номинальный напор, м.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Патрубки: всасывающий Ду-150 мм, Ру-6 кгс/см², напорный Ду-100 мм, Ру-10(16) кгс/см².
КПД насоса: 73%.
Допускаемый кавитационный запас (ДКЗ) Д160-112 - не более 4.5 м.
Утечка через сальниковое уплотнение от 0,1 до 2 л/час.
Утечка через торцовое уплотнение от 0,03 л/час.

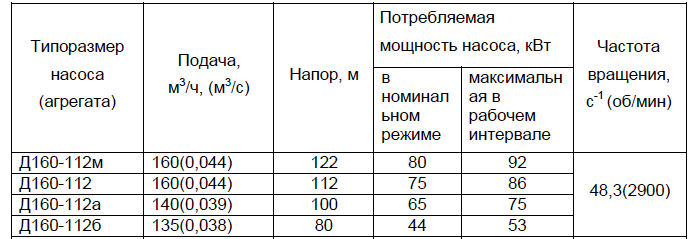

Технические характеристики насосов, 2900 оборотов в мин.

Характеристики насосов, 2900 об/мин

Д160-112 c частотой вращения вала 2900 об/мин.
подача, м³/час:
- исполнение м: 160; - базовый: 160;- обточка "а": 140; - обточка "б": 135.
напор, м:
- исполнение м: 122; - базовый: 112; - обточка "а": 10; - обточка "б": 80.
номинальная мощность насоса, квт:
- исполнение м: 80; - базовый: 75; - обточка "а": 65; - обточка "б": 44.
электродвигатели асинхронные мощностью, квт:
- исполнение м: 110 квт, АИР280S2; - базовый: 90 квт, АИР250М2; - обточка "а": 75 квт, АИР250S2; - обточка "б": 55 квт, АИР225М2.

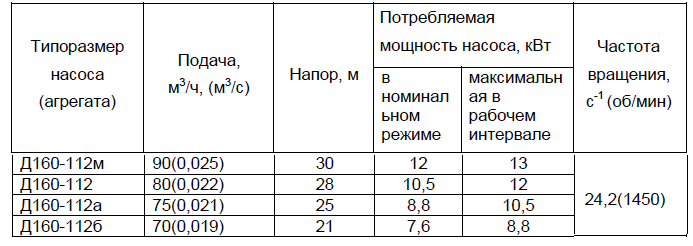

Технические характеристики насосов, 1450 оборотов в мин.

Характеристики насосов, 1450 об/мин

Д160-112 c частотой вращения вала 1450 об/мин.
подача, м³/час:
- исполнение м: 90; - базовый: 80; - обточка "а": 75; - обточка "б": 70.
напор, м:
- исполнение м: 30; - базовый: 28; - обточка "а": 25; - обточка "б": 21.
номинальная мощность насоса квт:
- исполнение м: 12; - базовый: 10,5; - обточка "а": 8,8; - обточка "б": 7,6.
электродвигатели мощностью, квт:
- исполнение м: 18,5, АИР160М4; - базовый: 15 квт, АИР160S4; - обточка "а": 15 квт, АИР160S4; - обточка "б": 11 квт, АИР132М4.

Напорные характеристики насосов

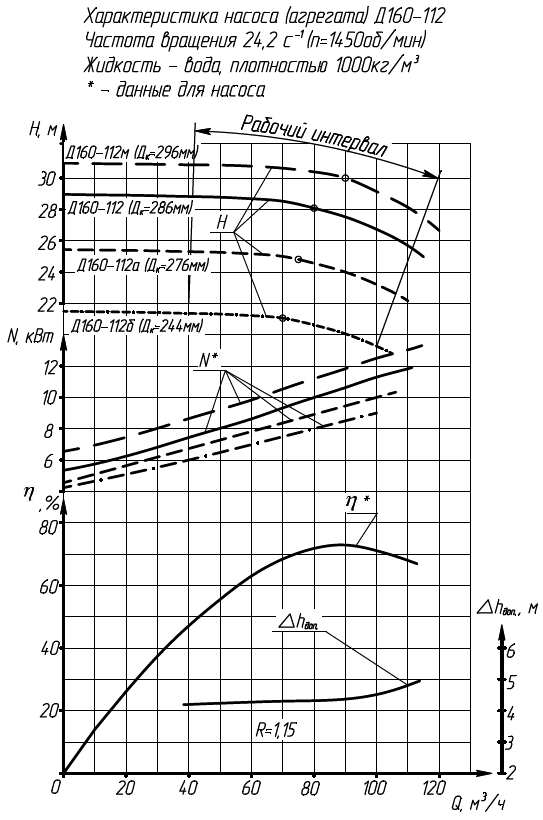

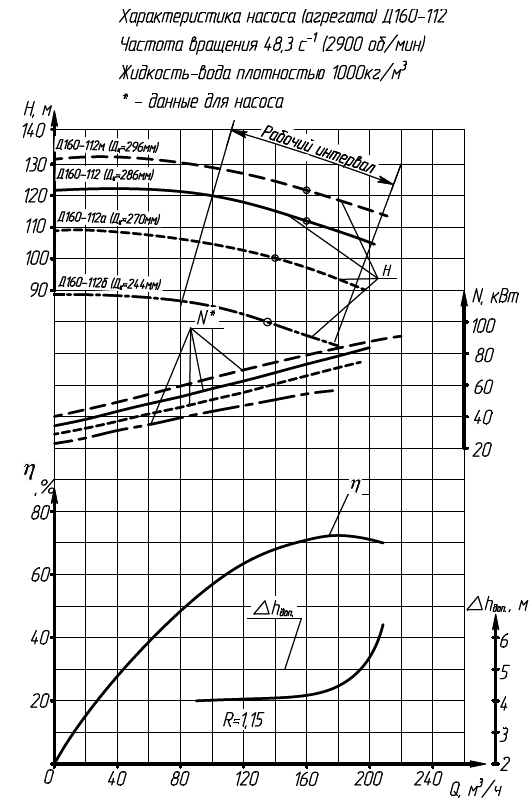

Напорные характеристики насоса, 2900 об/мин Напорные характеристики насоса, 1500 об/мин

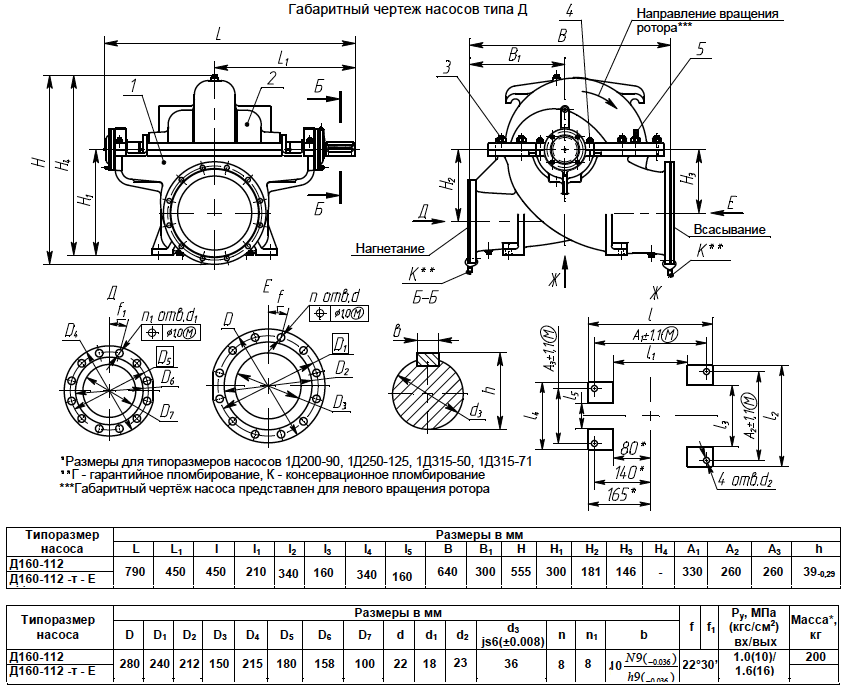

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры насоса

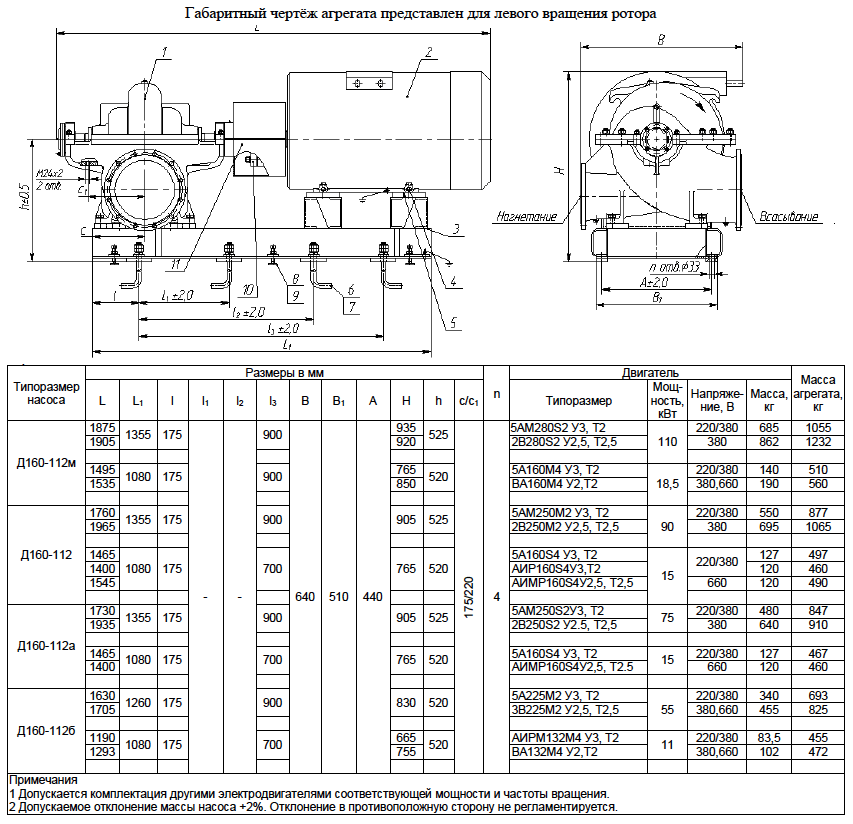

Габаритные и присоединительные размеры агрегата Д160-112

Габаритные и присоединительные размеры агрегата
