Характеристики ЭЦВ 10-180-205 нро

ЭЦВ 10-180-205 нро - параметры и характеристики:
- подача номинальная: 180 м³/час;
- диапазон подачи: от 140 м³/час до 220 м³/час;
- напор номинальный: 205 м;
- диапазон напора: от 230 до 150 м;
- максимальный диаметр насоса: 235 мм;
- внутренний диаметр обсадной трубы: не менее/не более: 250/301 мм;
- минимальный внутренний диаметр скважины: 250 мм;
- присоединительный размер: фланец (DN150, Спец);
- длина насосного агрегата: L-3100 мм;
- длина электродвигателя: E-1534 мм;
- максимальный КПД: 82%;
- электропривод ЭЦВ 10-180-205 нро:
   электродвигатель водонаполненный ПЭДВ 10-130;
   мощность номинальная: 130 квт;
   частота вращения вала: 2900 в минуту;
   номинальный ток двигателя: 260А;
   масса электропривода: 326 кг;
- масса насосного агрегата: 452 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
ЭЦВ 10-180-205 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 10: внутренний диаметр обсадной трубы в дюймах (10 дюймов);
- 180: номинальная подача, в м³/час;
- 205: номинальный напор, в м;
- нро: материал проточной части (сталь 12Х18Н10Т, сталь 20Х13)

Для защиты и автоматического управления в режиме водоподъема насос рекомендуется оснащать станцией управления и защиты СУЗ-200 (80...20А) или HMS Control L2 200 (155...205A).

ВНИМАНИЕ!!!
Насос не может работать без полного погружения в перекачиваемую воду.

Электропитание насоса:
переменный ток трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1 и 2: центробежный насос ЭЦВ 10-180-205 нро - характеристики рабочие, габаритные и присоединительные размеры электронасоса.

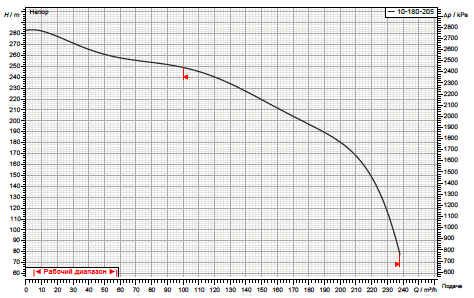

Рис.1 Рабочие характеристики насоса

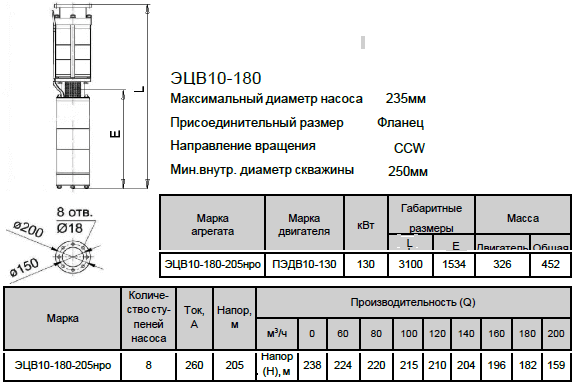

Рис.2 Габаритные и присоединительные размеры электронасоса

Электроагрегат ЭЦВ 10-180-205 нро, для подачи воды из скважины, включает в свой состав центробежный погружной насос и приводной трехфазный асинхронный электродвигатель водонаполненный типа ПЭДВ.
Корпуса электродвигателя и насоса производятся из прочной нержавеющей стали.
Насос ЭЦВ перекачивает чистую воду из артезианской скважины с рабочей температурой не более 25°C.
