Характеристики ЭЦВ 10-77-100 нрк

Напорные и технические характеристики насоса, параметры насосного электроагрегата ЭЦВ 10-77-100 нрк:
- номинальная подача: 77 м³/час;
- диапазон подачи: от 60 м³/час до 100 м³/час;
- номинальный напор: 100 м;
- диапазон напора: от 114 до 87 м;
- внутренний диаметр обсадной трубы: минимальный/максимальный - 250/301 мм;
- диаметр насоса максимальный: 235 мм;
- направление вращения: CCW;
- L (длина электронасоса): 1540 мм;
- присоединительный размер: резьба СП-114-Д, Гост 663 (DN100);
- максимальный КПД электронасоса: 56,8%;
- электродвигатель ЭЦВ 10-77-100 нрк:
-водонаполненный асинхронный электродвигатель ПЭДВ 10-33;
- номинальная мощность: 33 квт;
- количество оборотов вала, в минуту: 2900;
- номинальный ток: 63А;
- вид защиты: IP-68;
- масса электроагрегата: 210 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.

Условное обозначение
ЭЦВ 10-77-100 нрк, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 10: в дюймах, внутренний диаметр обсадной трубы;
- 77: подача, в м³/час;
- 100: номинальный напор, в м;
- нрк: материал проточных частей насоса (направляющие аппараты пластмассовые, корпус, рабочие колеса, вал из нержавеющей стали).

Погружной насос ЭЦВ 10-77-100 нрк, с целью защиты и автоматического управления в режиме водоподъема, рекомендуется комплектовать станцией СУЗ-100 (30...100А ) или станцией управления и защиты HMS Control L2-80 (35...80А).

ВНИМАНИЕ!!!
Центробежный насос ЭЦВ должен эксплуатироваться только при полном погружении в перекачиваемую среду.

Электропитание насоса:
ток трехфазный переменный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1 и 2: насос ЭЦВ 10-77-100 нрк - напорные характеристики, присоединительные и габаритные размеры агрегата.

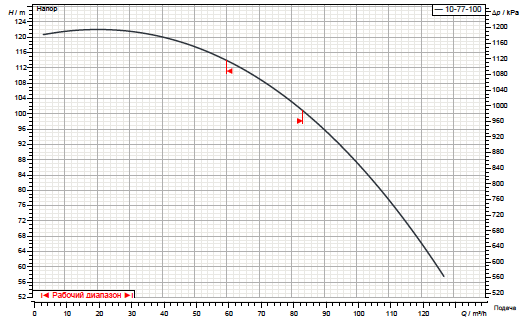

Рис.1 Напорные характеристики насоса

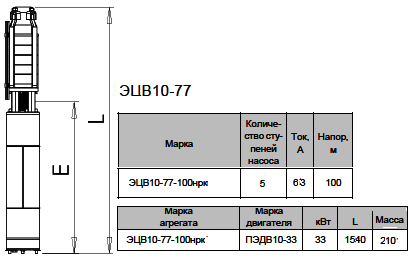

Рис.2 Присоединительные и габаритные и размеры агрегата

В состав электронасоса ЭЦВ 10-77-100 нрк для перекачивания воды и артезианских скважин входят погружной вертикальный насос ЭЦВ и асинхронный трехфазный водонаполненный приводной электродвигатель ПЭДВ.
Материал для производства корпусов насоса и электродвигателя - прочная нержавеющая сталь.

Погружной насос ЭЦВ должен перекачивать воду температурой не более 25°C.
