Характеристики ЭЦВ 12-250-140 нро

Технические и напорные характеристики, параметры насоса ЭЦВ 12-250-140 нро:
- номинальная подача: 250 м³/час;
- номинальный напор: 140 м;
- подача в диапазоне: от 150 м³/час до 300 м³/час;
- напор в диапазоне: от 169 до 115 м;
- диаметр насоса максимальный: 281 мм;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины 301/353 мм;
- длина насосной части A: 1210 мм;
- присоединительный размер: фланец (DN150, Спец);
- КПД электронасоса максимальный: 78,3%;
- электропривод ЭЦВ 12-250-140 нро:
    асинхронный электродвигатель погружной ПЭДВ 12-132;
    ток номинальный: 270А;
    номинальная мощность: 132 квт;
    число оборотов вала: 2900 в минуту;
    длина B: 1540 мм;
- длина электроагрегата L: 2750 мм;
- вес насосного агрегата: 463 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос:

Условное обозначение
ЭЦВ 12-250-140 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 12: в дюймах, внутренний диаметр обсадной трубы;
- 250: подача, в м³/час;
- 140: напор, в м;
- нро: материал деталей проточной части насоса (все детали изготовлены из нержавеющей стали 12Х18Н10Т и 20Х1).

Погружной центробежный насос ЭЦВ 12-250-140 нро, с целью защиты и автоматического управления в режиме водоподъема, рекомендуется оснащать станцией управления и защиты HMS Control L3.1 300-Т (254...300A) или L4 300 (254...300A) .

ВНИМАНИЕ!!!
Погружной насос ЭЦВ должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса:
ток переменный трехфазный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1 и 2: насос ЭЦВ 12-250-140 нро - напорные характеристики, присоединительные и габаритные размеры агрегата.

Рис.1 Напорные характеристики насоса

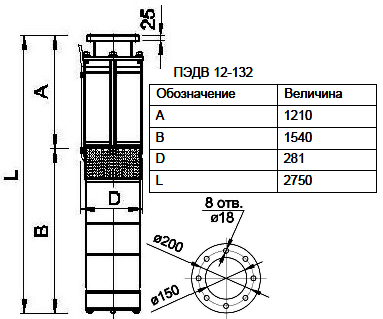

Рис.2 Присоединительные и габаритные размеры агрегата

Насосный погружной агрегат ЭЦВ состоит из центробежного многоступенчатого насоса и водонаполненного двигателя ПЭДВ.
Привод электронасоса обеспечивает асинхронный трехфазный электродвигатель ПЭДВ 12-132.
Для изготовления корпуса электродвигателя и насоса используется нержавеющая прочная сталь.
Погружной насос ЭЦВ должен перекачивать воду с температурой не более 25°C.
