Характеристики ЭЦВ 4-10-110

ЭЦВ 4-10-110 - параметры, напорные и технические характеристики насоса:
- номинальная подача: 10 м³/час;
- подача в интервале: от 8 до 11 м³/час;
- номинальный напор: 110 м;
- напор в интервале: от 137 до 87 м;
- диаметр внутренний обсадной трубы: не менее/не более: 102/125 мм;
- максимальный диаметр насоса: 96 мм;
- минимальный внутренний диаметр скважины: 102 мм;
- присоединительный размер: резьба G-2-B (DN50);
- L: длина насосного агрегата: 2130 мм;
- E: длина электродвигателя: 648 мм;
- максимальный КПД насоса: 55,6%;
- электропривод ЭЦВ 4-10-110:
   электродвигатель водонаполненный асинхронный ПЭДВ 4-5,5;
   мощность номинальная: 5 квт;
   количество оборотов вала: 2900 в минуту;
   ток номинальный: 16А;
   масса электродвигателя: 27 кг;
- масс электронасоса: 44 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.

Условное обозначение
ЭЦВ 4-10-110, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 4: внутренний диаметр обсадной трубы в дюймах (4 дюйма, 1 дюйм = 25,4 мм);
- 10: подача номинальная, в м³/час;
- 110: напор номинальный, в м;

В режиме водоподъема, для автоматического управления и защиты погружной насос типа ЭЦВ рекомендуется оснащать станцией управления и защиты СУЗ-25 (6...25А) или HMS Control L2 25 (1...25A).

ВНИМАНИЕ!!!
Центробежный насос погружной ЭЦВ для скважины должен эксплуатироваться при полном погружении в перекачиваемую воду.

Электропитание:
трехфазный переменный ток ;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1 и 2: насос ЭЦВ 4-10-110 - напорные характеристики, присоединительные и габаритные размеры электронасоса.

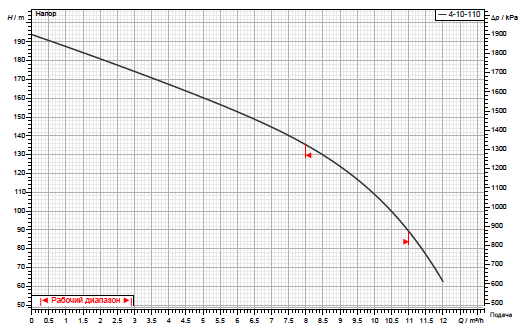

Рис.1 Напорные характеристики насоса

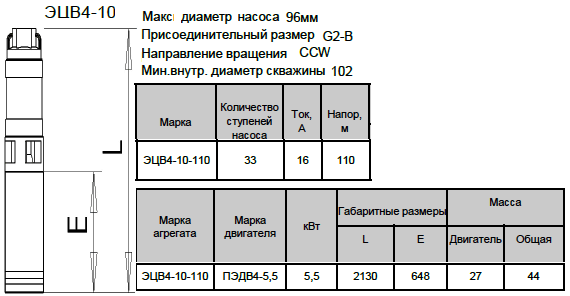

Рис.2 Присоединительные и габаритные размеры электронасоса

Электроагрегат ЭЦВ 4-10-110, предназначенный для подачи чистой артезианской воды из скважины, содержит - центробежный многоступенчатый насос и приводной трехфазный водонаполненный асинхронный электродвигатель типа ПЭДВ.
Корпуса приводного электродвигателя и насоса изготовлены из прочной нержавеющей стали.
Погружной насос ЭЦВ для скважины перекачивает чистую воду из артезианской скважины с рабочей температурой не более 25°C.
