Характеристики ЭЦВ 6-6.5-300

ЭЦВ 6-6.5-300 - параметры и характеристики насоса:
- номинальная подача: 6,5 м³/час;
- интервал подачи: от 5,5 м³/час до 9 м³/час;
- номинальный напор: 300 м;
- интервал напора: от 312 до 253 м;
- максимальный диаметр насоса : 145 мм;
- внутренний диаметр обсадной трубы, (не менее/не более) : 150/200;
- направление вращения: CCW;
- длина электронасоса: L-2010 мм;
- длина электродвигателя: E-775 мм;
- присоединительный размер: G-2-B (DN50);
- максимальный КПД насоса: 66,6%;
- электропривод ЭЦВ 6-6.5-300;
   электродвигатель ПЭДВ 6-11 номинальная мощность: 11 квт;
   количество оборотов вала: 2900 в минуту;
   номинальный ток электрического привода: 25А;
   вид защиты: IP-68;
   вес электродвигателя: 57 кг;
- вес электронасоса: 88,5 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос

Условное обозначение
ЭЦВ 6-6.5-300, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 6: внутренний диаметр обсадной трубы в дюймах (6 дюймов);
- 6.5: подача номинальная, в м³/час;
- 300: напор номинальный, в м.

Для защиты в режиме водоподъема и автоматического управления погружной насос ЭЦВ может быть укомплектован станцией управления и защиты HMS Control L2-40 (20...40А) или станцией СУЗ-40 (10...40А).

ВНИМАНИЕ!!!
Погружной насос для скважины не может работать без полного погружения в перекачиваемую среду.

Электропитание насоса:
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос типа ЭЦВ 6-6.5-300 - рабочие характеристики, присоединительные и габаритные размеры агрегата.

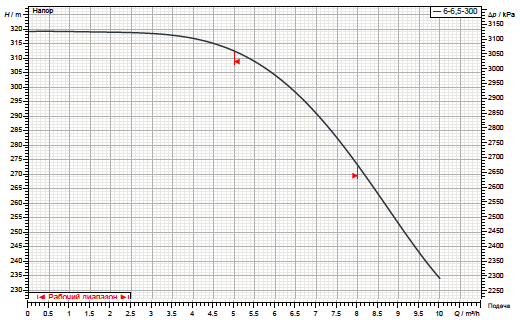

Рис.1 Рабочие характеристики насоса

Рис.2 Присоединительные и габаритные и размеры агрегата

Погружной многоступенчатый насос и водонаполненный трехфазный приводной асинхронный электродвигатель ПЭДВ входят в состав электронасосного агрегата ЭЦВ для подачи воды из скважины.

Для изготовления корпуса насоса электродвигателя используется прочная нержавеющая сталь.
Насос типа ЭЦВ 6-6.5-300 должен перекачивать чистую воду температурой не более 25°C.
