Характеристики ЭЦВ 8-40-100

Напорные и технические характеристики насоса, параметры электронасоса ЭЦВ 8-40-100:
- номинальная подача: 40 м³/час;
- интервал подачи: от 30 м³/час до 48 м³/час;
- номинальный напор: 100 м;
- интервал напора: от 89 до 118 м;
- диаметр насоса: 189 мм;
- внутренний диаметр обсадной трубы, не менее/не более: 200/250 мм;
- длина насосной части, A: 535 мм;
- присоединительный размер: резьба G-3-B (DN80);
- электродвигатель ЭЦВ 8-40-100 :
- электродвигатель ПЭДВ 8-17 асинхронный;
- номинальная мощность: 17 квт;
- частота вращения вала: 2900 в минуту;
- номинальный ток: 38А;
- длина, B: 825 мм;
- вид защиты: IP-68;
- максимальный КПД электронасоса: 74%;
- длина электроагрегата, L: 1360 мм;
- вес электронасоса: 115 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
ЭЦВ 8-40-100, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 8: дюйм, внутренний диаметр обсадной трубы (1 дюйм=25.4 мл);
- 40: м³/час, подача;
- 100: м, напор.

Материал деталей проточной части насоса ЭЦВ (без маркировки):
- рабочие колеса: пластмасса, армированная нержавеющей сталью;
- направляющие аппараты: пластмасса;
- корпус насоса, статор электропривода: сталь;
- вал насоса: нержавеющая сталь 20Х13.

Погружной насос ЭЦВ 8-40-100, в режиме водоподъема, для автоматического управления и защиты рекомендуется оснащать станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2 80 (35...80А).

ВНИМАНИЕ!!!
Центробежный насос типа ЭЦВ, в процессе эксплуатации, должен полностью погружаться в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1 и 2: насос ЭЦВ 8-40-100 - напорные характеристики, присоединительные и габаритно размеры агрегата.

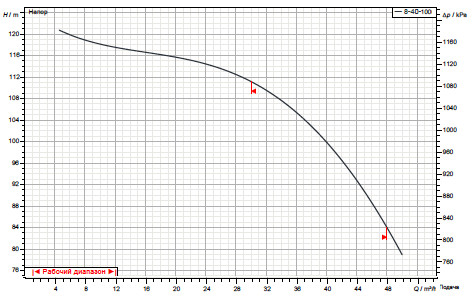

Рис.1 Напорные характеристики насоса

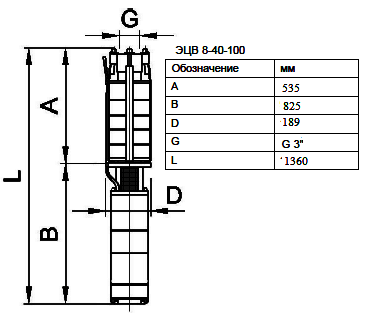

Рис.2 Присоединительные и габаритные размеры агрегата

В составе электроагрегата для артезианской скважины - погружной насос ЭЦВ и трехфазный водонаполненный асинхронный электродвигатель типа ПЭДВ.

Для производства корпусов электродвигателя ПЭДВ и насоса используется прочная сталь.
Насос ЭЦВ 8-40-100 должен перекачивать воду из артезианской скважины температурой не превышающей 25°C.
