Технические характеристики Х 100-80-160

Технические характеристики химических насосов Х 100-80-160.

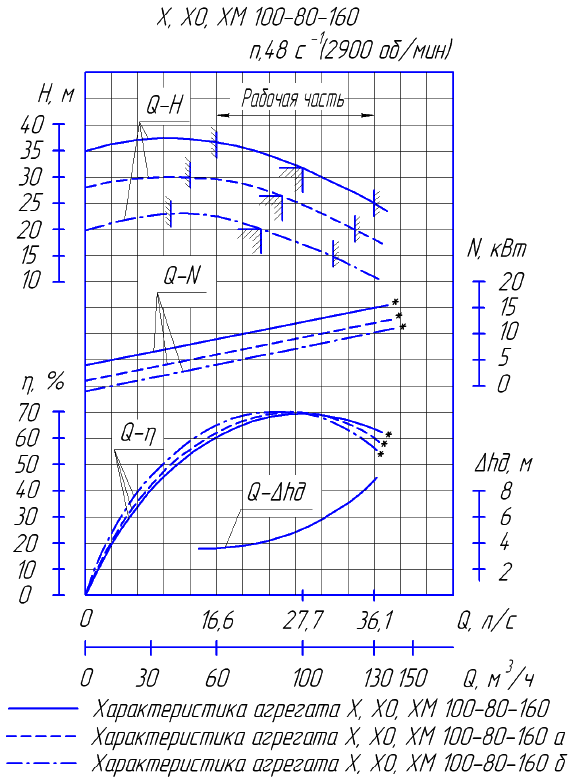

Параметры:
Базовое исполнение:
  номинальная подача - 100 м³/час;
  номинальный напор - 32 м;
  подача в диапазоне от 60 м³/час до 130 м³/час;
  напор в диапазоне от 37 до 25 м;
  приводы Х 100-80-160: асинхронные электродвигатели 15 (18,5; 22; 30; 37) квт;
  число оборотов 2900 в минуту;
  масса агрегата с двигателем 15 квт (АИР160S2): 245 кг.
Насосы с первой обточкой "а" рабочего колеса:
  подача: 90 м³/час;
  подача в диапазоне: 50-127 м³/час;
  напор: 26 м;
  напор в диапазоне: 30-20 м.
Насосы со второй обточкой "б" рабочего колеса:
  подача: 80 м³/час;
  подача в диапазоне: 40-115 м³/час;
  напор: 20 м;
  напор в диапазоне: 23-15 м.

Насосы перекачивают нейтральные и агрессивные жидкие среды.
Конструктивно - центробежные одноступенчатые консольные насосы.

Для привода электронасосов Х 100-80-160 - общепромышленные и взрывозащищенные трехфазные электродвигатели.
Общепромышленное исполнение - 15 квт (АИР160S2), 18,5 квт (АИР160М2), 22 квт (АИР180С2), 30 квт (АИР180М2), 37 квт (АИР200М2), количество оборотов - 2900 в минуту.
ДКЗ (допускаемый кавитационный запас) до 5,0 м.

Давление на входе в с сальниковым уплотнением - 0,35 МПа, с торцовым - 0,8 МПа.
Утечка жидкости через сальниковое уплотнение не более 2 л/час.
Утечка через торцовое уплотнение не более 0,03 л/час.

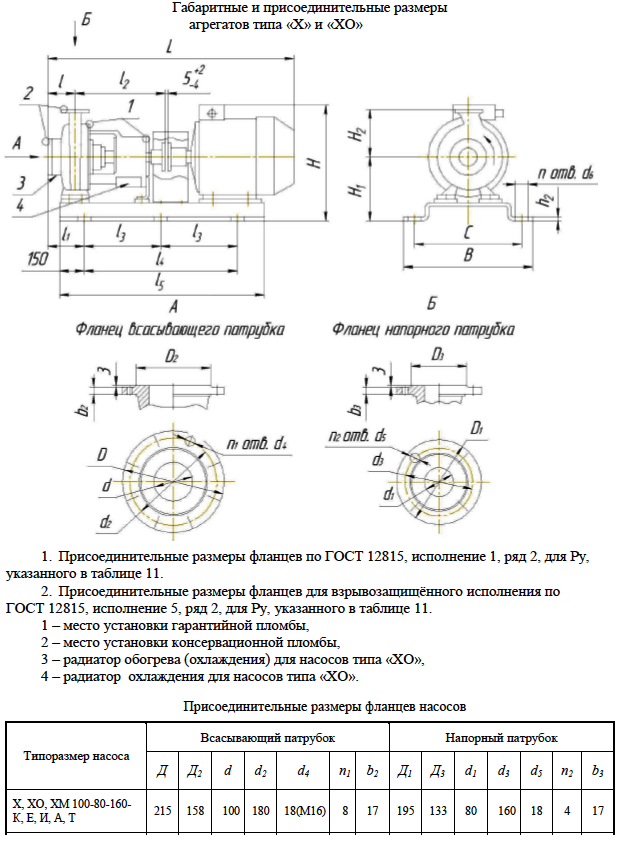

Патрубки Х 100-80-160:
   всасывающий Ду-100, напорный Ду-80.

Электропитание насоса:
переменный ток, напряжение 380В, частота 50 Гц.
