Технические характеристики Х 200-150-500

Технические характеристики химических насосов Х 200-150-500.

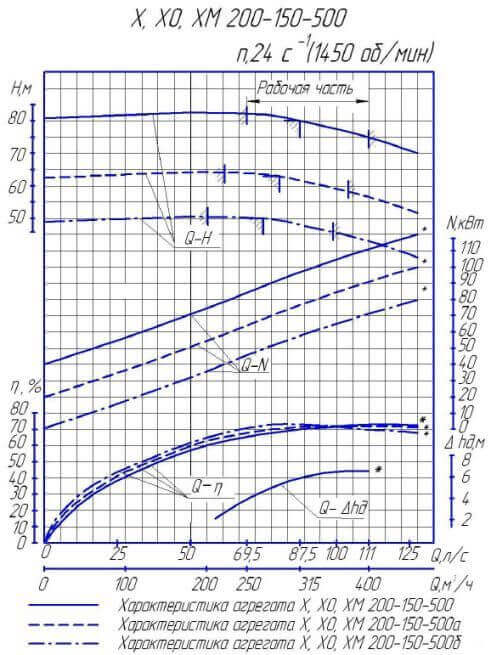

Параметры базового насоса
  номинальная  подача - 315 м³/час;
  номинальный напор - 80 м;
  подача в диапазоне от 250 м³/час до 400 м³/час;
  напор в диапазоне от 82 до 75 м;
  приводы электронасосов: электродвигатели асинхронные 110 (132; 160; 200) квт;
  число оборотов 1450 в минуту;

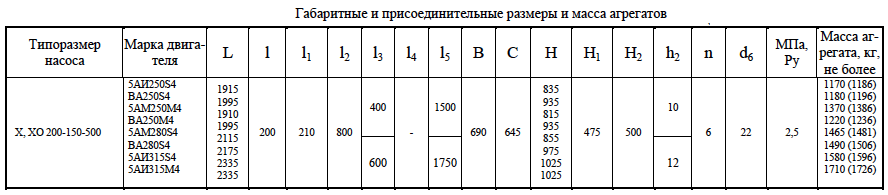

  масса насосного общепромышленного агрегата с двигателем 200 квт (А315М4): 1710 кг.
Насосы Х 200-150-500 с обточкой "а" рабочего колеса:
  подача: 290 м³/час;
  подача в диапазоне: 220-360 м³/час;
  напор: 63 м;
  напор в диапазоне: 76-56 м.
Насосы Х 200-150-500 с обточкой "б" рабочего колеса:
  подача: 270 м³/час;
  подача в диапазоне: 200-350 м³/час;
  напор: 50 м;
  напор в диапазоне: 51-45,5 м.

Насосы перекачивают нейтральные и агрессивные жидкие среды.
Конструктивно - центробежные одноступенчатые консольные насосы.

Для привода электронасосов Х 200-150-500 - общепромышленные и взрывозащищенные трехфазные электродвигатели.
Общепромышленное исполнение - 110 квт (А280S4), 132 квт (А280М4), 160 квт (А315S4), 200 квт (А315М4), количество оборотов - 2900 в минуту.
ДКЗ (допускаемый кавитационный запас) - 6,0 м.

Давление на входе в с сальниковым уплотнением - 0,35 МПа, с торцовым - 0,8 МПа.
Утечка жидкости через сальниковое уплотнение не более 2 л/час.
Утечка через торцовое уплотнение не более 0,03 л/час.

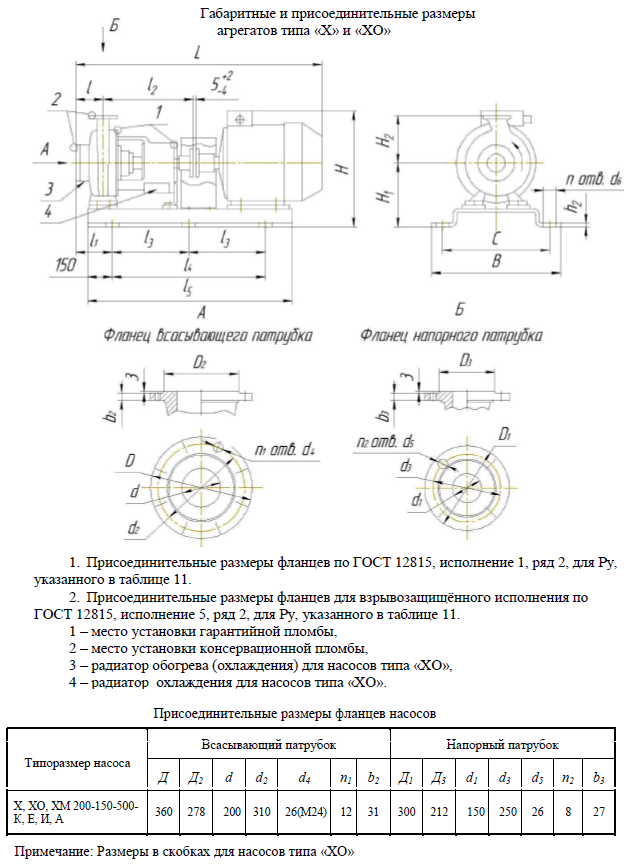

Патрубки насосов Х 200-150-500:
   всасывающий Ду-200, напорный Ду-150.

Электропитание насоса:
переменный ток, напряжение 380В, частота 50 Гц.
