Технические характеристики насоса Х 80-65-160




Химический насос Х 80-65-160 Технические характеристики химического насоса Х 80-65-160.
Насосы марки Х применяются для перекачки агрессивных и нейтральных жидкостей.
Конструктивно насосы химические Х - одноступенчатые центробежные с односторонним подводом перекачиваемой жидкости консольные насосы горизонтальной конструкции.
Привод насосных агрегатов осуществляют трехфазные электродвигатели общепромышленного и взрывобезопасного исполнения.
Оснащение электроприводами одноступенчатых центробежных насосов Х 80-65-160 - 11 квт (АИР132М2), 15 квт (АИР160S2), 18,5 квт (АИР160М2), число оборотов 2900 в минуту.
ДКЗ (допускаемый кавитационный запас) не выше 4,5 м.

Патрубки:
- на всасывании Ду-80, напорный ДУ-65.
Климатическое исполнение - У2, УХЛ4.
Давление на входе в насосы с сальниковым уплотнением - 0,35 МПа, с торцовым - 0,8 МПа.
Протечка через сальниковое уплотнение не превышает 2 л/час.
Протечка через торцовое уплотнение не выше 0,03 л/час.

Электроснабжение насоса:
переменный ток, напряжение 380В, частота 50 Гц.

Технические характеристики и параметры насосов
Базовое исполнение:
- подача номинальная - 50 м³/час;
- напор номинальный - 32 м;
- диапазон подачи от 32 м³/час до 60 м³/час;
- диапазон напора от 39 до 27 м;
- номинальный диаметр рабочего колеса 160 мм;
- привод Х 80-65-160: асинхронный электродвигатель 18,5 квт (11 квт, 15 квт);
- количество оборотов 2900 в минуту;
- вес насосного агрегата с двигателем 18,5 квт: 241 кг.
Насос химический с первой обточкой "а" рабочего колеса:
- подача - 45 м³/час;
- диапазон подачи 32-57 м³/час;
- напор - 26 м;
- диапазон напора 30-21,5 м.
Насос химический со второй обточкой "б" рабочего колеса:
- подача - 42 м³/час;
- диапазон подачи 26-52 м³/час;
- напор - 20 м;
- диапазон напора 22-17,5 м.

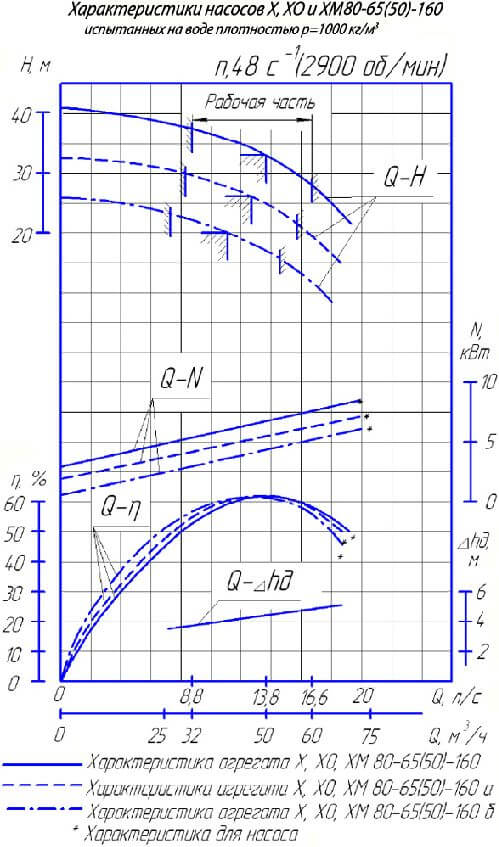

Напорные характеристики химического насоса Х 80-65-160

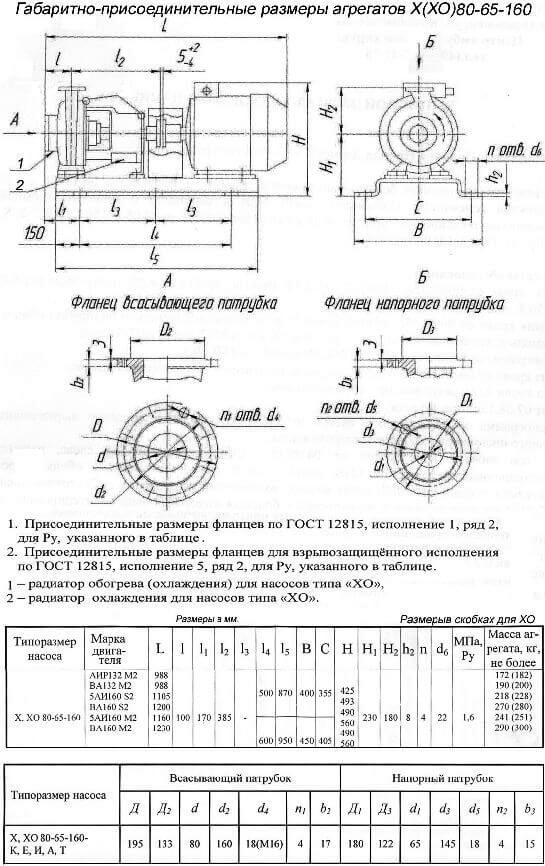

Габаритные и присоединительные размеры Х 80-65-160
