Технические характеристики насоса К 100-80-160

Цены: 35 880 руб. с ндс (б/дв, б/р)
            39 590 руб. с ндс (б/дв, н/р)
       66 030 руб. с ндс (11 квт)
       75 700 руб. с ндс (15 квт)

Консольный насос К 100-80-160Технические характеристики насоса консольного К 100-80-160.
Назначение электронасоса: перекачка технической воды (не морской) и неагрессивных жидкостей, имеющих сходство с водой по химическим свойствам, а также по плотности и вязкости.

В насосном агрегате консольный насос К 100-80-160 комплектуется электроприводом, в качестве которого используется трехфазный электродвигатель.
Тип двигателя агрегата - общепромышленного назначения асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель устанавливается в электронасосный консольный агрегат, оснащенный торцовым уплотнением, предназначенный для работы во взрывоопасных помещениях.

По просьбе (заказу) потребителя в консольный насосный агрегат устанавливается преобразователь частоты переменного тока на соответствующую мощность привода.

Условное обозначение
1 К 100-80-160 У3.1, где
- 1: модификация;
- К: консольный насос;
- 100: диаметр входного патрубка, мм;
- 80: диаметр патрубка на выходе, мм;
- 160: условный диаметр рабочего колеса, мм;
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение К 100-80-160
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 100-80-160.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 100-80-160 100 32 15 2900 61/224
К 100-80-160 "а" 90 28 15 2900 61/224
К 100-80-160 "б" 90 25 11 2900 61/182

Максимальная, потребляемая насосом мощность 12,8 квт.
КПД - 79%. Давление на входе в насос 0,6 МПа (6 кгс/см²).
Патрубки К 100-80-160 фланцевые - всасывающий Ду-100, Ру-6, напорный Ду-80, Ру-16.
Консольный агрегат в базовом исполнении оснащен двигателем АИР 160S2.
Допускаемый кавитационный запас (ДКЗ) до 4,5 м.
Уровень звука на расстоянии 1 м от контура агрегата 80 дБА.
Утечка воды через сальник 0,3-2,0 л/час, торцовое уплотнение до 0,03 л/час.

Насос К 100-80-160 должен комплектоваться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ РМЭК 60204-1-2007, раздел 14.

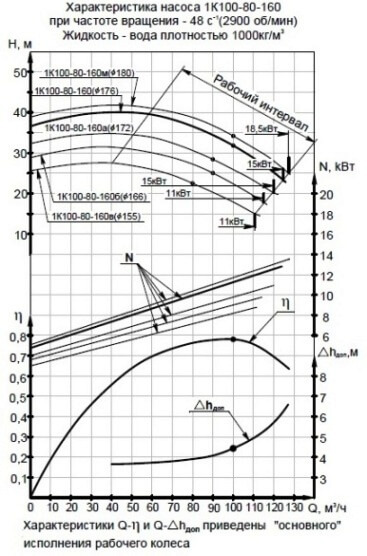

Рис. 1. Рабочие характеристики насоса (2900 об/мин).
Рис. 2. Габаритный чертеж насоса.

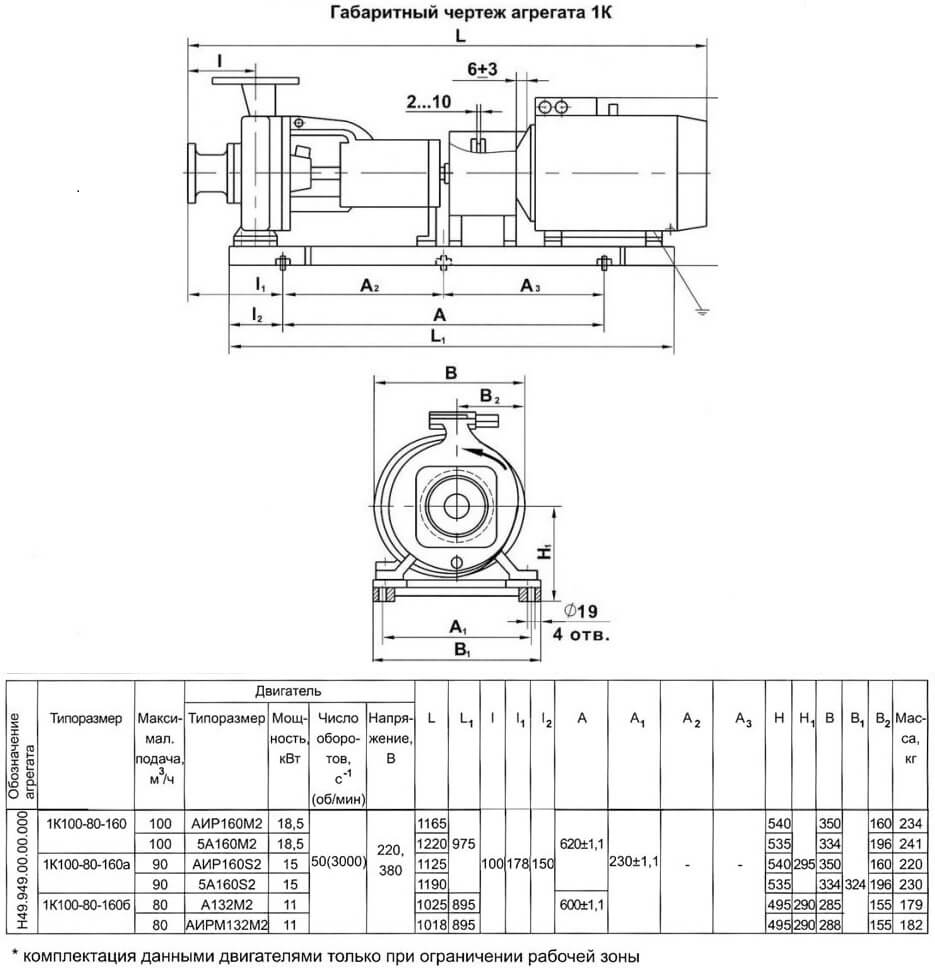

Рис. 3. Габаритный чертеж консольного электроагрегата


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритный чертеж насоса

Рис.3 Габаритный чертеж насосного агрегата К 100-80-160
