Технические характеристики насоса К 150-125-315

Консольный насос К 150-125-315Технические характеристики насоса консольного К 150-125-315.
Назначение насосного агрегата: перекачка технической воды и неагрессивных жидкостей, имеющих сходство с водой по основным физическим и химическим свойствам (плотность, вязкость и химическая активность).

В электронасосном агрегате консольный насос К 150-125-315 оснащается трехфазным двигателем, в качестве которого применяется общепромышленный или взрывозащищенный электродвигатель.
Тип электропривода электроагрегата - асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель монтируется в насосный консольный агрегат, укомплектованный торцовым уплотнением и предназначенный для эксплуатации во взрывоопасных условиях и помещениях.

По заказу в консольный насосный электроагрегат встраивается преобразователь частоты переменного тока на соответствующую мощность электродвигателя.

Условное обозначение
1 К 150-125-315 С(т)-У3.1, где
- 1: модификация;
- К: консольный насос;
- 150: диаметр входного патрубка, мм;
- 125: диаметр патрубка на выходе, мм;
- 315: условный диаметр рабочего колеса, мм;
- С(т): сальниковое уплотнение (торцовое уплотнение);
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение К 150-125-315
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 150-125-315.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 150-125-315 200 32 30 1450 180/490
К 150-125-315"а" 200 26 30 1450 180/490
К 150-125-315"б" 170 22 22 1450 180/470

Максимальная мощность, потребляемая насосом - 30 квт.
КПД - 76%.
Давление на входе в насос 0,35 МПа (3,5 кгс/см²).

Патрубки К 150-125-315 фланцевые - входящий Ду-150, Ру-6 кгс/см², напорный Ду-125, Ру-10 кгс/см².
Консольный насос в базовом исполнении оснащается двигателем АИР 180М4 (30 квт).
Допускаемый кавитационный запас (ДКЗ) - 4 м.
Уровень звука на расстоянии 1 м от контура агрегата 90 дБА.
Протечка воды через сальниковое уплотнение от 0,3 до 2,0 л/час, через торцовое - 0,03 л/час.

Насос К 150-125-315 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ РМЭК 60204-1-2007, раздел 14.

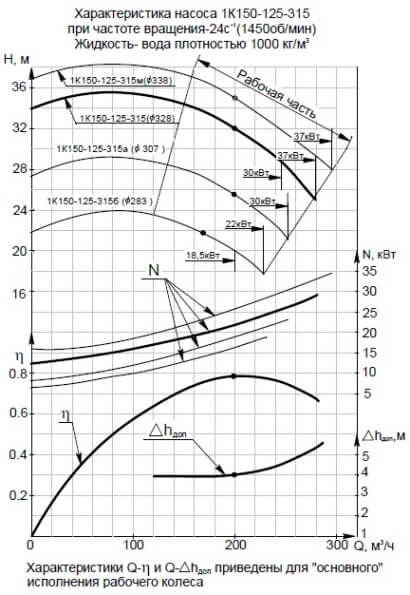

Рис. 1. Рабочие характеристики насоса (1450 об/мин).
Рис. 2. Габаритный чертеж насоса.

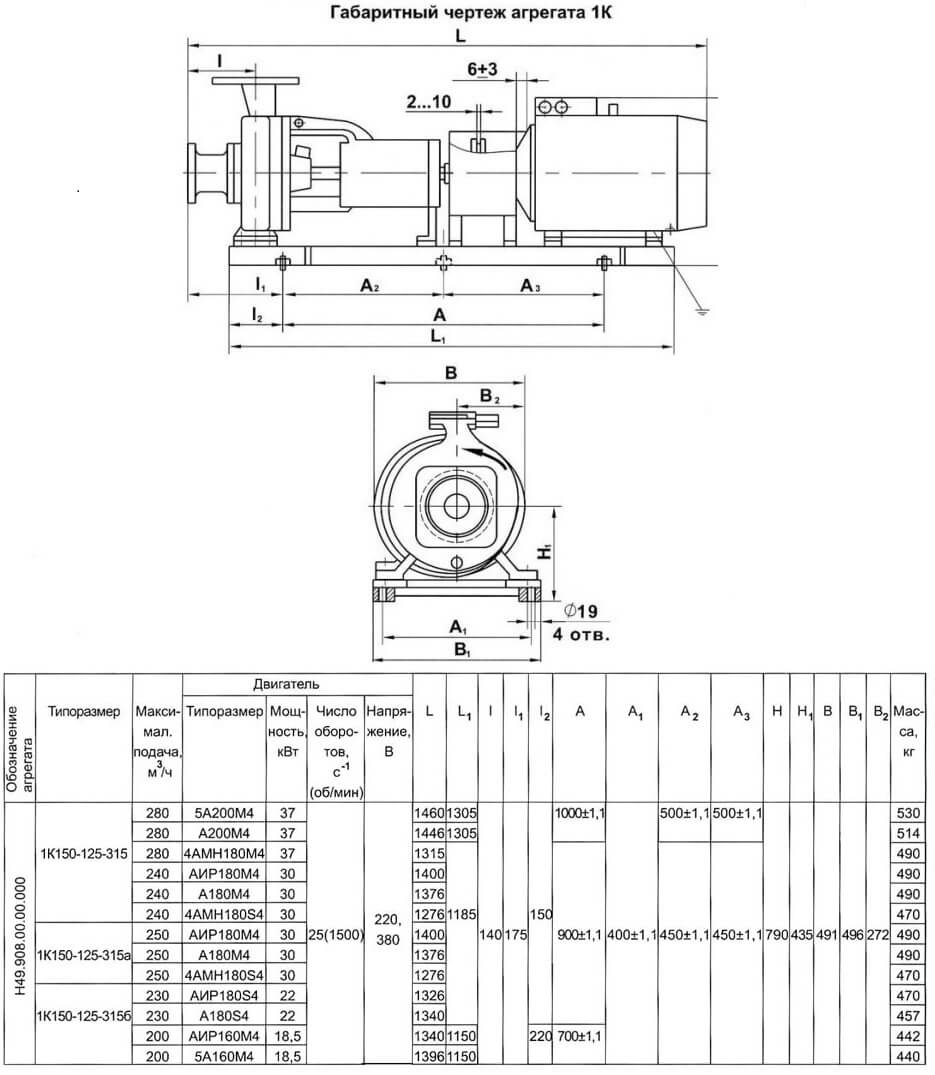

Рис. 3. Габаритный чертеж консольного электроагрегата


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритный чертеж насоса

Рис.3 Габаритный чертеж насосного агрегата К 150-125-315
