Технические характеристики насоса К 160/30

Цены: 86 250 руб. с ндс (б/дв, б/р)
            92 200 руб. с ндс (б/дв, н/р)
       146 800 руб. с ндс (22 квт)
       157 400 руб. с ндс (30 квт)

Консольный насос К 160/30Технические характеристики насоса консольного К 160/30.
Назначение электроагрегата: перекачка воды и нейтральных жидкостей, имеющих сходство с водой с по основным свойствам (плотности, вязкости, химической активности), в системах водоснабжения.

В агрегате электронасосном консольный насос К 160/30 оснащается электроприводом, в качестве которого монтируется 3-х фазный электродвигатель.
Вид привода для электронасоса консольного - общепромышленного исполнения асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель для монтажа насоса не предусмотрен.
По желанию потребителя в консольный электронасос может встраиваться частотный преобразователь переменного тока на соответствующую мощность электродвигателя.

Условное обозначение
К 160/30 У3.1, где
- К: консольный насос;
- 160: подача насоса в агрегате, м³/час;
- 30: напор, м;
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение К 160/30
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 160/30.

Таблица 1. Технические характеристики насосов
Марка Подача
диапазон
м³/ч
Напор
диапазон
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 160/30 160
115-180
30
34-26
30 1450 120/400
К 160/30"а" 140
115-175
28
31-25
22 1450 120/400
К 160/30"б" 140
100-170
22
26-18
18,5 1450 120/380

Потребляемая мощность насосом 20 квт. КПД - 75%.
Патрубки К 160/30 фланцевые - на входе Ду-150, Ру-10, на выходе Ду-100, Ру-10.
Электродвигатель агрегата консольного в базовой модификации АИР 180М4.
ДКЗ (допускаемый кавитационный запас) не более 4,2 м.
Уровень звука на расстоянии 1м от контура агрегата 90 дБА.
Внешняя протечка через сальник вала от 0,3 до 1,5 л/час.

Насос К 160/30 должен комплектоваться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ РМЭК 60204-1-2007, раздел 14.

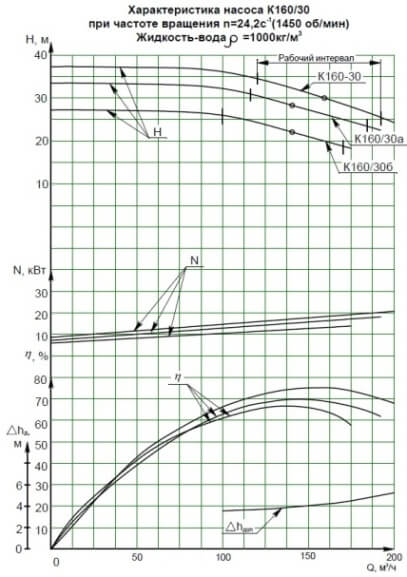

Рис. 1. Рабочие характеристики насоса (1450 об/мин).

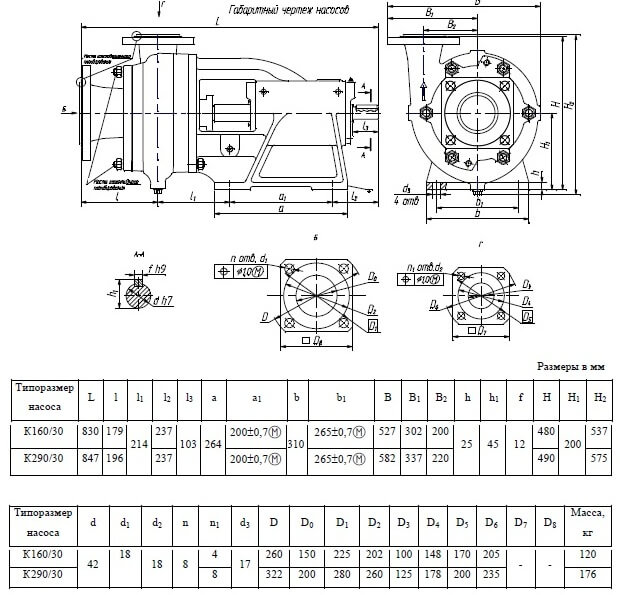

Рис. 2. Габаритный чертеж насоса.

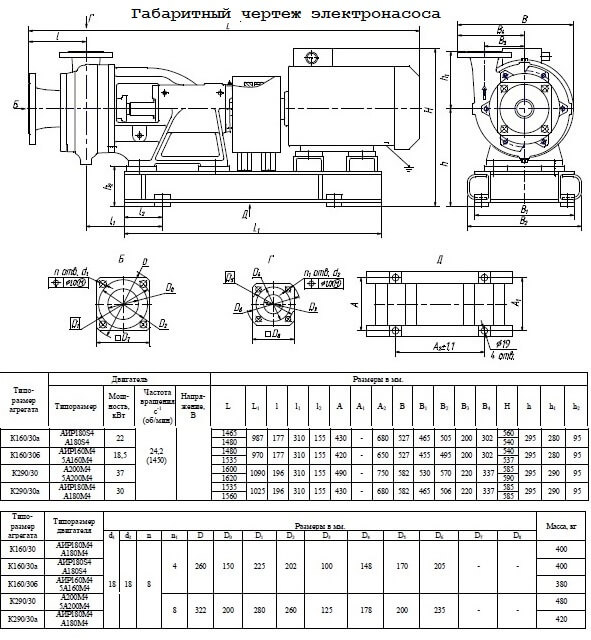

Рис. 3. Габаритный чертеж консольного электроагрегата


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритный чертеж насоса

Рис.3 Габаритный чертеж насосного агрегата К 160/30
