Технические характеристики насоса К 200-150-250

Консольный насос К 200-150-250Технические характеристики насоса консольного К 200-150-250.
Агрегат насосный применяется для перекачки воды (не морской) и других жидкостей, имеющих сходство с водой по основным физическим и химическим свойствам (плотность, активность и вязкость).

В электроагрегате консольный насос К 200-150-250 оснащается трехфазным приводом, в качестве которого применяется асинхронный электродвигатель.
Тип привода насосного агрегата - общепромышленный электродвигатель с короткозамкнутым ротором.
В данный типа консольного насосного агрегата взрывозащищенный электродвигатель не устанавливается, т.к. агрегат не предназначен для эксплуатации во взрывоопасных условиях.

Условное обозначение
К 200-150-250 С(5)-УХЛ4, где
- К: консольный насос;
- 200: диаметр входного патрубка, мм;
- 150: диаметр патрубка на выходе, мм;
- 250: условный диаметр рабочего колеса, мм;
- С(5): сальниковое (торцовое) уплотнение одинарное;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электроподключение К 200-150-250
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 200-150-250.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 200-150-250 315 20 30 1450 170/460
К 200-150-250 "а" 290 17 22 1450 170/440

При комплектации насоса одинарным или двойным сальниковым уплотнением давление на входе не более 3,5 кгс/см², торцовым уплотнением до 8 кгс/см².
Патрубки К 200-150-250 фланцевые - на входе Ду-200, на выходе Ду-150. Ру обоих фланцев 10(16) кгс/см².
Консольный насос в стандартном исполнении комплектуется электродвигателем АИР180М4 (30 квт). С подрезкой "а" рабочего колеса - АИР180S4 (22 квт).
Допускаемый кавитационный запас (ДКЗ) - 4,2 м.

Насос К 200-150-250 должен оснащаться сертифицированным электродвигателем, соответствующим требованиям ГОСТ.

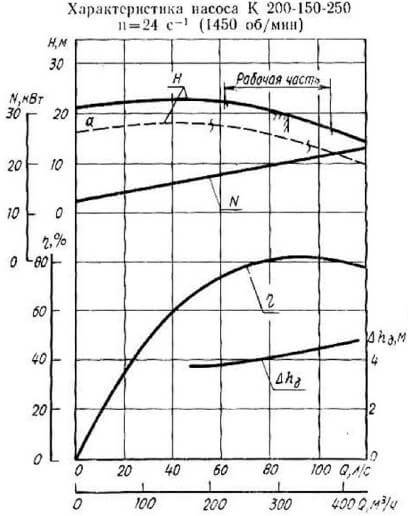

Рис. 1. Рабочие характеристики насоса (1450 об/мин).
Рис. 2. Присоединительные размеры фланцев насосов.
Рис. 3. Габаритные и присоединительные размеры консольных агрегатов.


Рис.1 Рабочие характеристики насоса

Рис.2 Присоединительные размеры фланцев К 200-150-250

Рис.3 Габаритно-присоединительные размеры агрегатов
