Технические характеристики насоса К 200-150-315

Консольный насос К 200-150-315Технические характеристики насоса консольного К 200-150-315.
Электронасос предназначен для перекачки воды (не морской) и других жидкостей, имеющих сходство с водой по химическим и физическим свойствам (активность, плотность и вязкость).

В агрегате в консольный насос К 200-150-315 устанавливают трехфазный электропривод, в качестве которого используется асинхронный электродвигатель.
Тип привода электронасосного агрегата - общепромышленного исполнения электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель в консольный насосный агрегат данной модификации не устанавливается, так как он не применяется во взрывоопасных помещениях.

Условное обозначение
К 200-150-315 С(5)-УХЛ4, где
- К: консольный насос;
- 200: диаметр входного патрубка, мм;
- 150: диаметр патрубка на выходе, мм;
- 315: условный диаметр рабочего колеса, мм;
- С(5): сальниковое уплотнение (торцовое) одинарное;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электроподключение К 200-150-315
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 200-150-315.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 200-150-315 315 32 45 1450 210/645
К 200-150-315 "а" 290 26 37 1450 210/-

Давление на входе в насос не более 3,5 кгс/см² (сальниковое уплотнение), 8 кгс/см² (одинарное торцовое).
Патрубки К 200-150-315 фланцевые - входящий Ду-200, напорный Ду-150. Ру-10(16) кгс/см².
Консольный насос в базовом исполнении оснащается двигателем АИР200L4 (45 квт).
Допускаемый кавитационный запас (ДКЗ) - 4,2 м.

Насос К 200-150-315 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

Рис. 1. Рабочие характеристики насоса (1450 об/мин).
Рис. 2. Присоединительные размеры фланцев насосов.
Рис. 3. Габаритные и присоединительные размеры консольных агрегатов.


Рис.1 Рабочие характеристики насоса

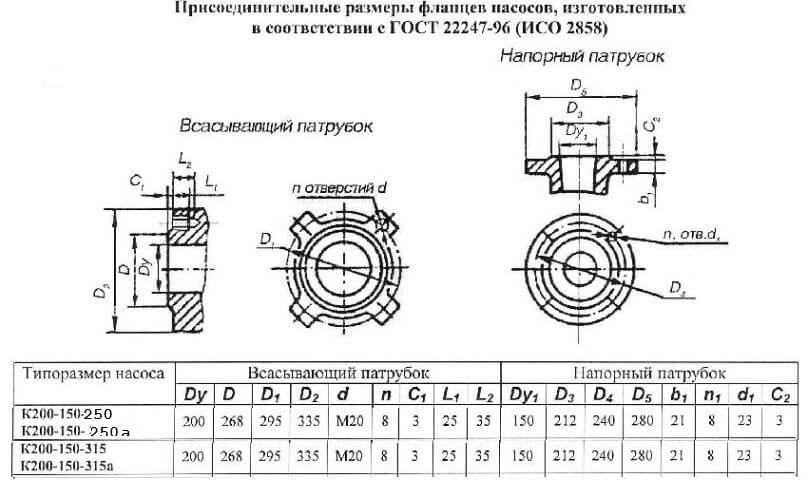

Рис.2 Присоединительные размеры фланцев К 200-150-315

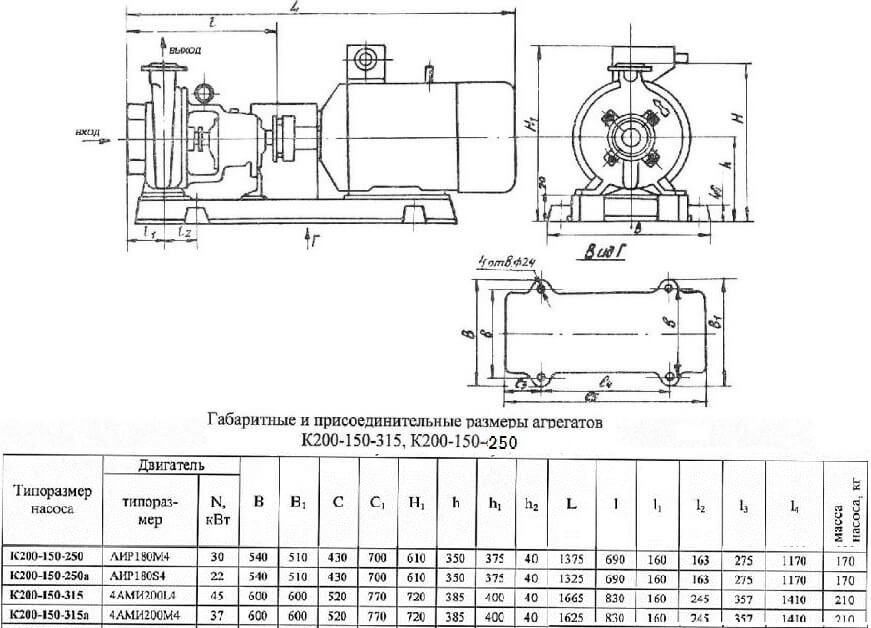

Рис.3 Габаритно-присоединительные размеры агрегатов
