Технические характеристики насоса К 290/30

Консольный насос К 290/30Технические характеристики насоса консольного К 290/30.
Назначение электроагрегата: перекачка воды и нейтральных жидких сред, сходных с водой по химической активности, плотности и вязкости, в системах водоснабжения.

В электронасосном агрегате консольный насос К 290/30 комплектуется электроприводом, в качестве которого используется 3-х фазный электродвигатель.
Тип привода для консольного электронасоса - асинхронный электродвигатель с короткозамкнутым ротором в общепромышленном исполнении.
Взрывозащищенный электродвигатель для установки в насос не предусмотрен.
По заказу покупателя в электронасос консольный может устанавливаться частотный преобразователь переменного тока на соответствующую мощность двигателя.

Условное обозначение
К 290/30 У3.1, где
- К: консольный насос;
- 290: подача насоса в агрегате, м³/час;
- 30: напор, м;
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение К 290/30
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 290/30.

Таблица 1. Технические характеристики насосов
Марка Подача
диапазон
м³/ч
Напор
диапазон
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 290/30 290
220-330
30
34-25
37 1450 176/480
К 290/30 "а" 250
195-300
24
27-20
30 1450 176/420

Потребляемая насосом мощность 35,1 квт. КПД - 82%.
Патрубки К 290/30 фланцевые - входной Ду-200, Ру-10, напорный Ду-125, Ру-10.
Электродвигатель консольного агрегата в базовом исполнении марки АИР 200М4.
Допускаемый кавитационный запас (ДКЗ) не более 4,2 м.
Уровень звука на расстоянии 1м от контура агрегата 90 дБА.
Внешняя утечка через сальниковое уплотнение от 0,3 до 1,5 л/час.

Насос К 290/30 должен комплектоваться только сертифицированным электродвигателем и должен соответствовать требованиям ГОСТ РМЭК 60204-1-2007, раздел 14.

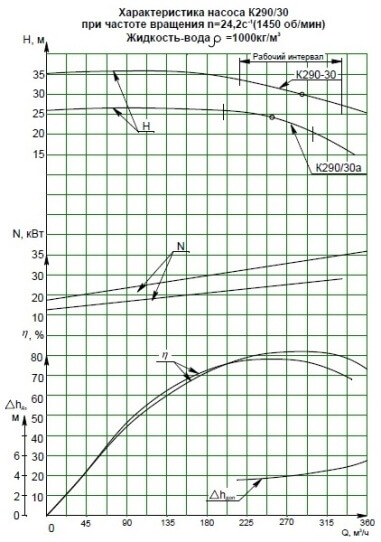

Рис. 1. Рабочие характеристики насоса (1450 об/мин).

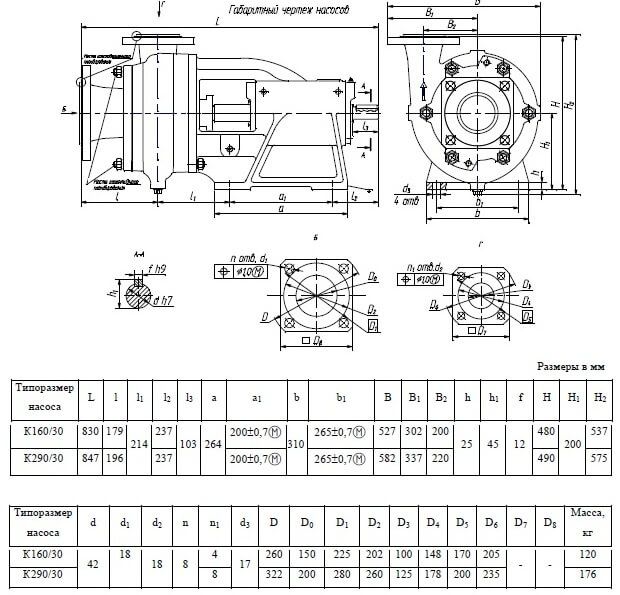

Рис. 2. Габаритный чертеж насоса.

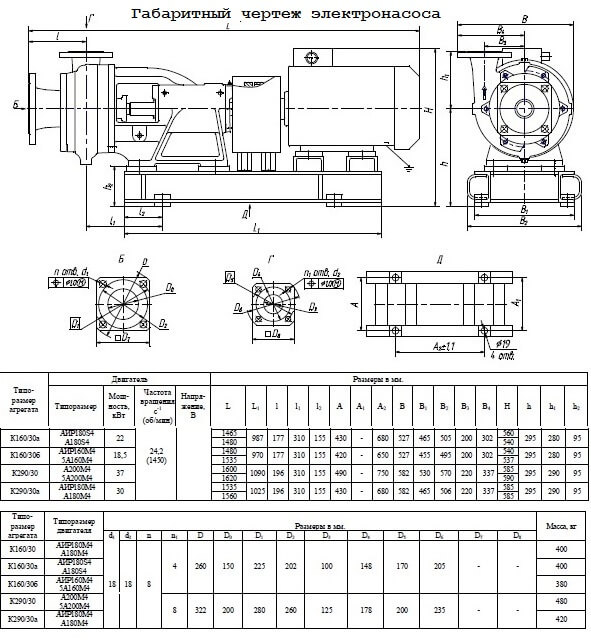

Рис. 3. Габаритный чертеж консольного электроагрегата


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритный чертеж насоса

Рис.3 Габаритный чертеж насосного агрегата К 290/30
