Технические характеристики насоса К 50-32-125

Консольный насос К 50-32-125Технические характеристики насоса консольного К 50-32-125.
Назначение электронасоса: в системах водоснабжения перекачка технической воды и других жидкостей, имеющих сходство с водой по основным свойствам (химической активности, плотности и вязкости).

В электронасосном агрегате консольный насос К 50-32-125 комплектуется электроприводом, в качестве которого применяется 3-х фазный электродвигатель.
Вид привода для электронасоса консольного - общепромышленного исполнения асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель используется при эксплуатации насоса с торцовым уплотнением во взрывоопасных производствах.

По заказу потребителя в консольный электронасос может устанавливаться преобразователь частоты переменного тока на соответствующую мощность электропривода.

Условное обозначение
1 К 50-32-125 У3.1, где
- 1: модификация;
- К: консольный насос;
- 50: диаметр входного патрубка, мм;
- 32: диаметр патрубка на выходе, мм;
- 125: условный диаметр рабочего колеса, мм;
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение К 50-32-125
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 50-32-125.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 50-32-125 12,5 20 2,2 2900 35/64
К 50-32-125 "а" 12,5 18 2,2 2900 35/64
К 50-32-125 "б" 12,5 15 1,5 2900 35/61

Потребляемая мощность насосом 1,6 квт. КПД - 58%.
Патрубки К 50-32-125 фланцевые - на входе Ду-50, Ру-6, на выходе Ду-32, Ру-10.
Двигатель консольного агрегата в базовом исполнении АИР 80В2.
ДКЗ (допускаемый кавитационный запас) не более 3,5 м.
Уровень звука на расстоянии 1м от контура агрегата 75 дБА.
Внешняя протечка через сальник вала от 0,3 до 2,0 л/час, через торцовое уплотнение до 0,03 л/час.

Насос К 50-32-125 должен комплектоваться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ РМЭК 60204-1-2007, раздел 14.

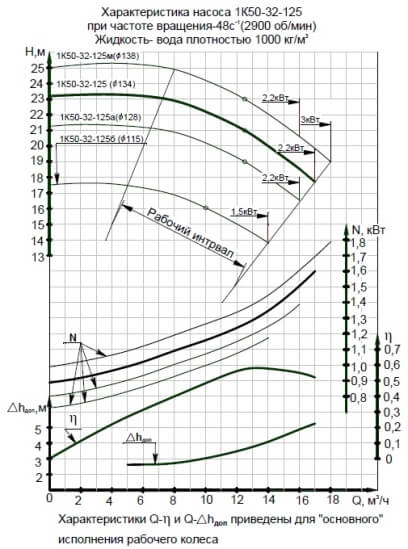

Рис. 1. Рабочие характеристики насоса (2900 об/мин).
Рис. 2. Габаритный чертеж насоса.

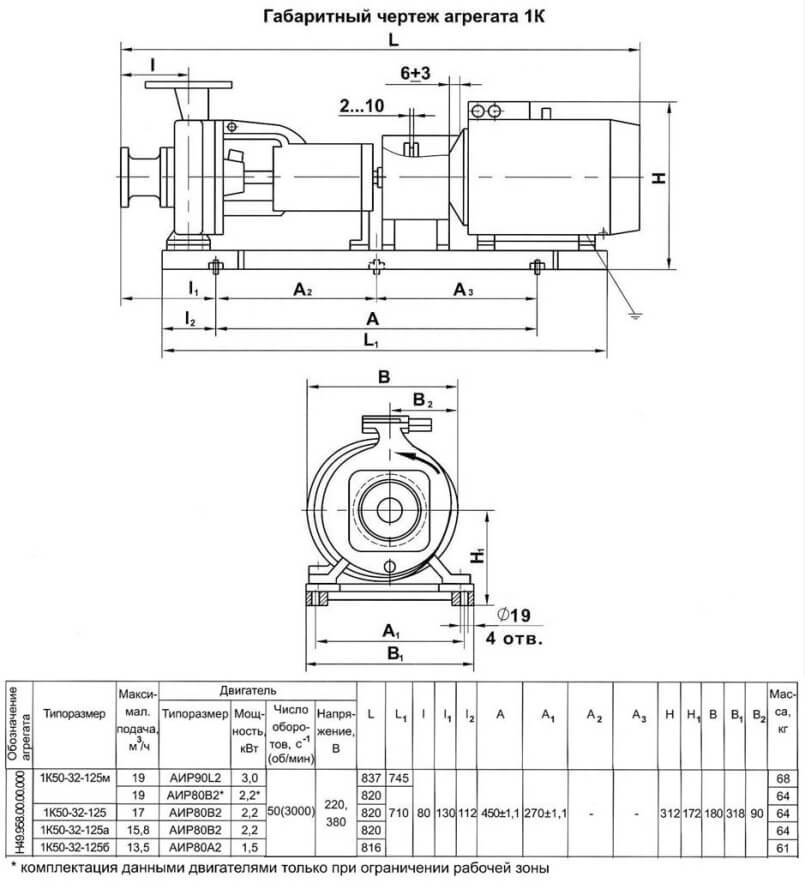

Рис. 3. Габаритный чертеж консольного электроагрегата


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритный чертеж насоса

Рис.2 Габаритный чертеж насосного агрегата К 50-32-125
