Технические характеристики насоса К 65-50-125

Консольный насос К 65-50-125Технические характеристики насоса консольного К 65-50-125.
Агрегат используется для перекачки воды (кроме питьевой и морской) и жидкостей, имеющих сходство с водой по химическим и физическим свойствам (активность химическая, плотность и вязкость).

Консольный насос К 65-50-125 в агрегате комплектуется трехфазным электроприводом, в качестве которого служит асинхронный электродвигатель.
Тип привода насосного агрегата - электродвигатель с короткозамкнутым ротором и общепромышленного исполнения.
Взрывозащищенный электродвигатель в консольный агрегат такого вида не устанавливается, т.к. он не предназначен для работы во взрывоопасных условиях.

Условное обозначение
К 65-50-125 С(5)-УХЛ4, где
- К: консольный насос;
- 65: диаметр входного патрубка, мм;
- 50: диаметр напорного патрубка, мм;
- 125: условный диаметр рабочего колеса, мм;
- С(5): сальниковое уплотнение (торцовое) одинарное;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электроподключение К 65-50-125
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 65-50-125.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 65-50-125 25 20 3,0 2950 37/100
К 65-50-125 "а" 23 16 3,0 2950 37/90

Давление на входе в насос не более 3,5 кгс/см² (сальниковое уплотнение), 8 кгс/см² (одинарное торцовое).
Патрубки К 65-50-125 фланцевые - на входе Ду-65 мм, на выходе Ду-50 мм. Ру-10(16) кгс/см².
Допускаемый кавитационный запас (ДКЗ) - 3,8 м.
Электродвигатель консольного насоса АИР90L2 (мощность 3,0 квт).

Насос К 65-50-125 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

Рис. 1. Рабочие характеристики насоса (2950 об/мин).
Рис. 2. Присоединительные размеры фланцев насосов.
Рис. 3. Габаритные и присоединительные размеры консольных агрегатов.

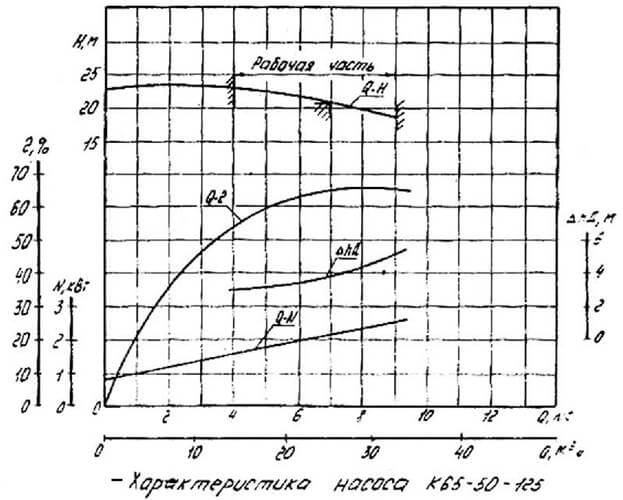

Рис.1 Рабочие характеристики насоса

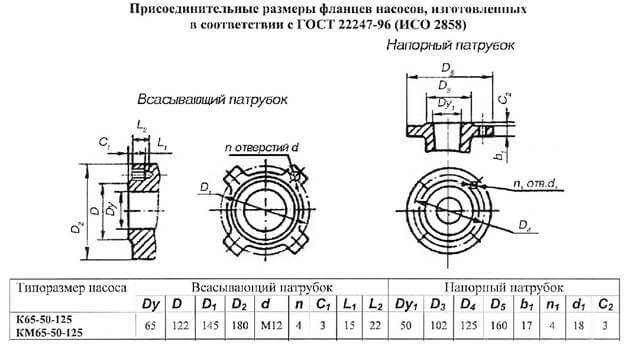

Рис.2 Присоединительные размеры фланцев К 65-50-125

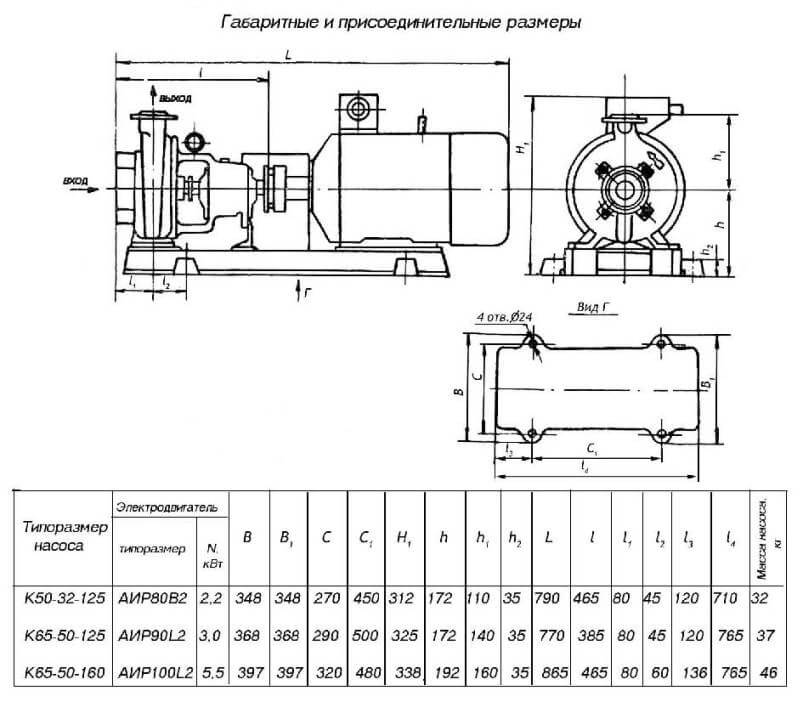

Рис.3 Габаритно-присоединительные размеры агрегатов
