Технические характеристики насоса К 65-50-160

Консольный насос К 65-50-160Технические характеристики насоса консольного К 65-50-160.
Назначение электронасоса: в системах водоснабжения перекачка технической воды и других химически неактивных жидкостей, имеющих сходство с водой (по химическим свойствам, плотности и вязкости).

В насосном агрегате в консольный насос К 65-50-160 устанавливается электропривод, в качестве которого используется трехфазный электродвигатель.
Вид привода для электронасоса - асинхронный электродвигатель общепромышленного назначения с короткозамкнутым ротором.
Взрывозащищенный электродвигатель устанавливается в консольный насосный агрегат с торцовым уплотнением, используемый во взрывоопасных производствах.

По заказу покупателя в консольный электронасосный агрегат может быть встроен преобразователь частоты переменного тока на соответствующую мощность электропривода.

Условное обозначение
1 К 65-50-160 У3.1, где
- 1: модификация;
- К: консольный насос;
- 65: диаметр входного патрубка, мм;
- 50: диаметр патрубка на выходе, мм;
- 160: условный диаметр рабочего колеса, мм;
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение К 65-50-160
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 65-50-160.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 65-50-160 25 32 5,5 2900 50/95
К 65-50-160 "а" 20 30 4,0 2900 50/89
К 65-50-160 "б" 20 20 4,0 2900 50/89

Максимальная мощность потребляемая насосом 4,3 квт. КПД - 62%.
Патрубки К 65-50-160 фланцевые - на входе Ду-65, на выходе Ду-50. У обоих патрубков Ру-16.
Двигатель консольного агрегата в базовом исполнении АИР 100L2.
Допускаемый кавитационный запас (ДКЗ) до 3,8 м.
Уровень звука на расстоянии 1 м от контура агрегата 76 дБА.
Утечка воды через сальник 0,3-2,0 л/час, через торцовое уплотнение до 0,03 л/час.

Насос К 65-50-160 должен комплектоваться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ РМЭК 60204-1-2007, раздел 14.

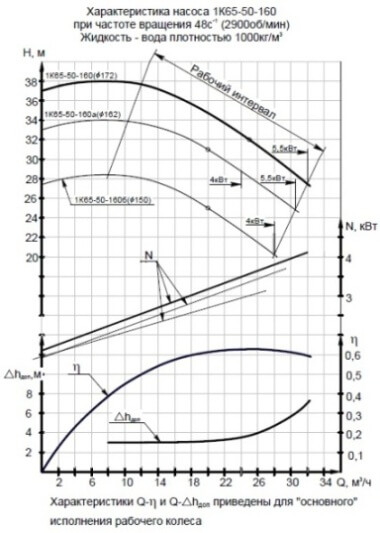

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

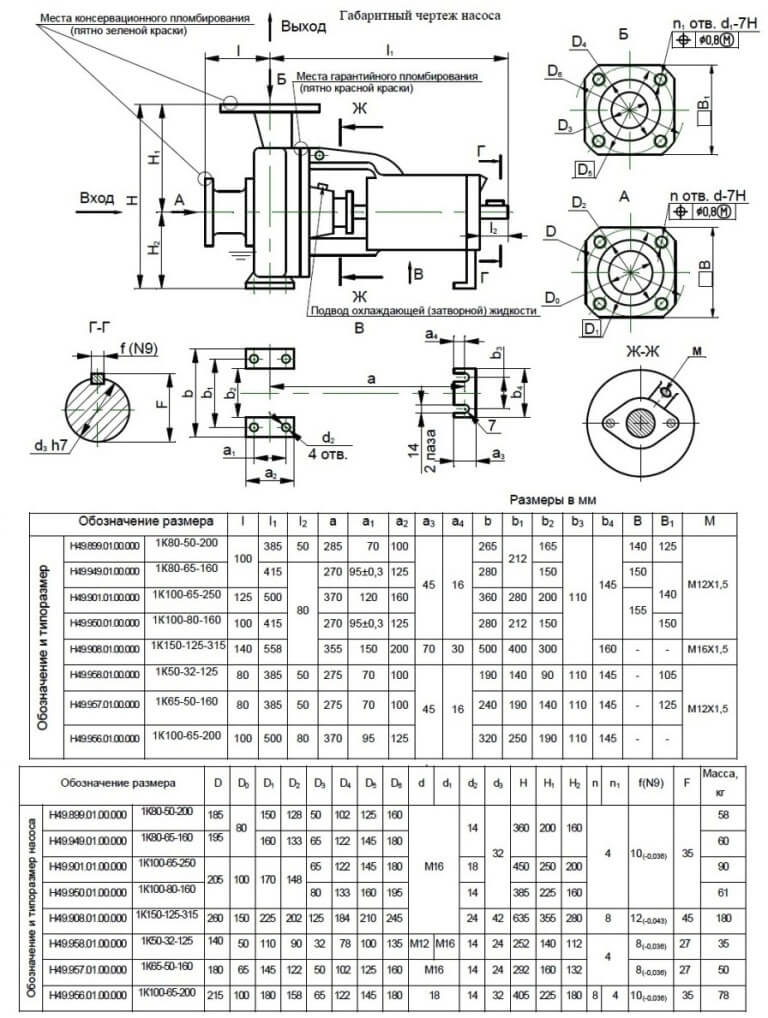

Рис. 2. Габаритный чертеж насоса.

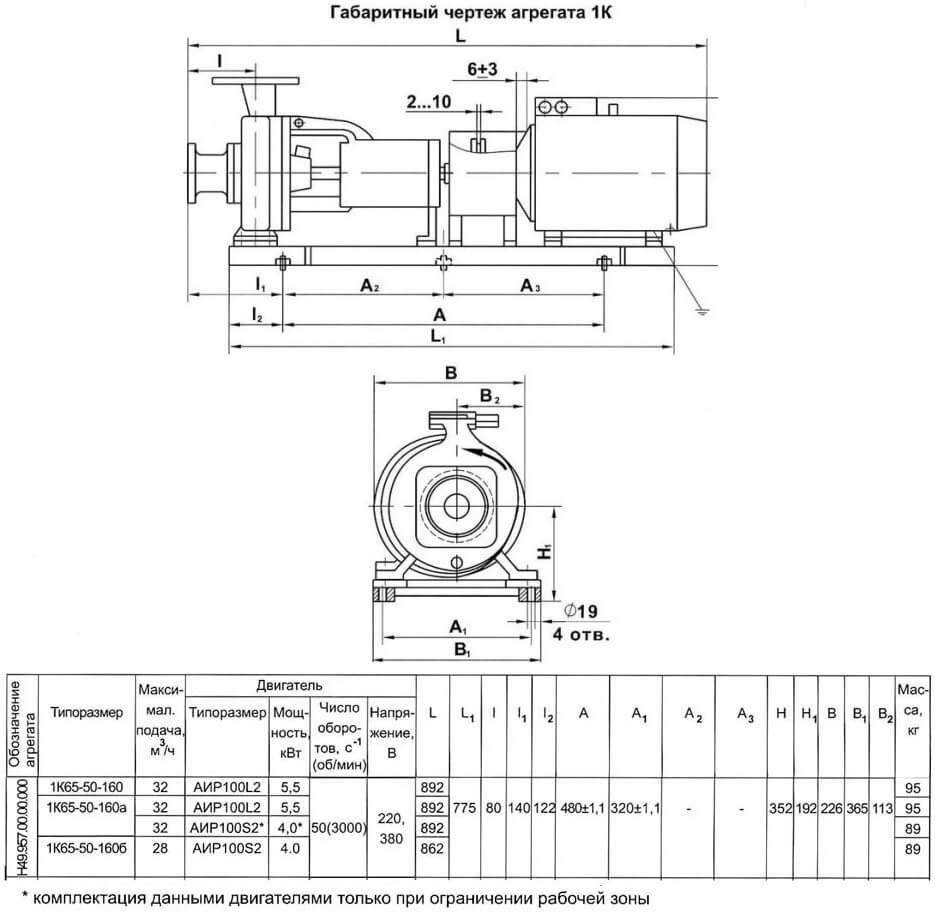

Рис. 3. Габаритный чертеж консольного электроагрегата


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритный чертеж насоса

Рис.2 Габаритный чертеж насосного агрегата К 65-50-160
